Question 1

Какая распиновка у контроллера и схема подключения в узле Kugoo Kirin M5 Pro / M5?

Accepted Answer

Оригинальные контроллеры электросамокатов и электровелосипедов имеют стандартизированную цветовую распиновку:
1. Силовая цепь питания АКБ: толстый красный (B+ плюс батареи 48V/52V/60V), толстый черный (B- масса/минус).
2. Силовые фазы мотор-колеса (3 провода с клеммами М5): желтый (фаза U), зеленый (фаза V), синий (фаза W).
3. Шлейф датчиков Холла (5-контактная колодка): красный (+5V питание платы холлов), черный (GND масса), желтый/зеленый/синий (сигнальные выходы датчиков Холла ротора 120°).
4. Линия замка зажигания / слаботочки (Lock/DS): тонкий красный или оранжевый провод (коммутирует +АКБ на внутренний DC-DC преобразователь 5V/12V).
5. Тормозные концевики (Low-Brake / 2 pin): бело-черный и черный провод; при нажатии на ручку тормоза замыкание на массу мгновенно отключает ШИМ контроллера и активирует рекуперацию.
6. Разъем дисплея (Julet 5/6 pin): TX (передача), RX (прием), VCC (+АКБ), GND, Key (включение).

Question 2

Как настроить параметры бортового компьютера и дисплея для моделей Kugoo Kirin M5 Pro / M5?

Accepted Answer

Вход в сервисное меню: одновременно удерживайте кнопки питания (Power) и переключения режимов (Mode) в течение 3–5 секунд до появления символа «P».
Базовые сервисные параметры:
• P01 — Яркость подсветки дисплея (1 - мин, 2 - средняя, 3 - макс).
• P02 — Единицы измерения скорости (0 - км/ч, 1 - мили/ч).
• P03 — Номинальный вольтаж батареи (36V, 48V, 52V или 60V). Неправильное значение приводит к искажению показаний спидометра и индикатора остатка заряда.
• P04 — Время бездействия до автоматического отключения (1–60 минут, стандарт — 5 мин).
• P06 — Диаметр колеса в дюймах (для точного расчета скорости и одометра: 8.5, 10.0, 11.0 или 16.0 дюймов).
• P07 — Количество магнитных полюсов ротора мотора (обычно 15 или 30 полюсов).
• P08 — Ограничение максимальной мощности (от 1% до 100%).
• P09 — Режим старта: 0 — мгновенный старт с нуля (Zero Start), 1 — безопасный старт после отталкивания ногой (Kick Start).
• P15 — Порог защиты от переразряда АКБ (нижняя отсечка напряжения, например 39V–41V для 48V батареи).

Question 3

Как правильно установить бескамерную покрышку (10x2.75 / 10x3.0) и избежать спускания воздуха?

Accepted Answer

Инструкция по монтажу бескамерных шин на электросамокаты:
1. Тщательно очистите посадочный хамп обода от окислов и старого клея, обезжирьте изопропиловым спиртом.
2. Установите качественный бескамерный ниппель с углом загиба 90° или 45° для удобного доступа насоса.
3. Нанесите на борта покрышки и закраину диска монтажную пасту или мыльную пену.
4. Для первичной посадки корда на хамп подайте мощный импульс воздуха из ресивера (выкрутив предварительно золотник) до звонкого щелчка фиксации.
5. Залейте 30–50 мл бескамерного герметика (Hi-Gear, Slime или Stan's NoTubes) и накачайте до рабочего давления 3.2–3.5 bar (45–50 PSI).

Question 4

Как убедиться в 100% совместимости детали перед заказом?

Accepted Answer

Все позиции в нашем каталоге снабжены точными заводскими артикулами, фотографиями распиновки штекеров и габаритами. Если на вашей технике установлена нестандартная ревизия или вы не уверены в модификации разъема (например, круглый герметичный Julet против прямоугольной колодки), напишите нам в Telegram или закажите обратный звонок: наши сервис-инженеры проверят совместимость по фото вашей старой детали до отправки заказа.

Question 5

Сколько времени занимает доставка и как упаковываются детали?

Accepted Answer

Все запчасти из наличия отгружаются непосредственно с нашего распределительного склада в Москве. Заказы, оформленные до 17:00, передаются в СДЭК и Яндекс Доставку день в день. Электроника, контроллеры и дисплеи упаковываются в антистатические пакеты и плотный многослойный воздушно-пузырьковый демпфер, гарантирующий сохранность при транспортировке.

Оригинальные запчасти Kugoo Kirin M5 Pro / M5 — ТЯГА ПАРТС

Запчасти в наличии (19)

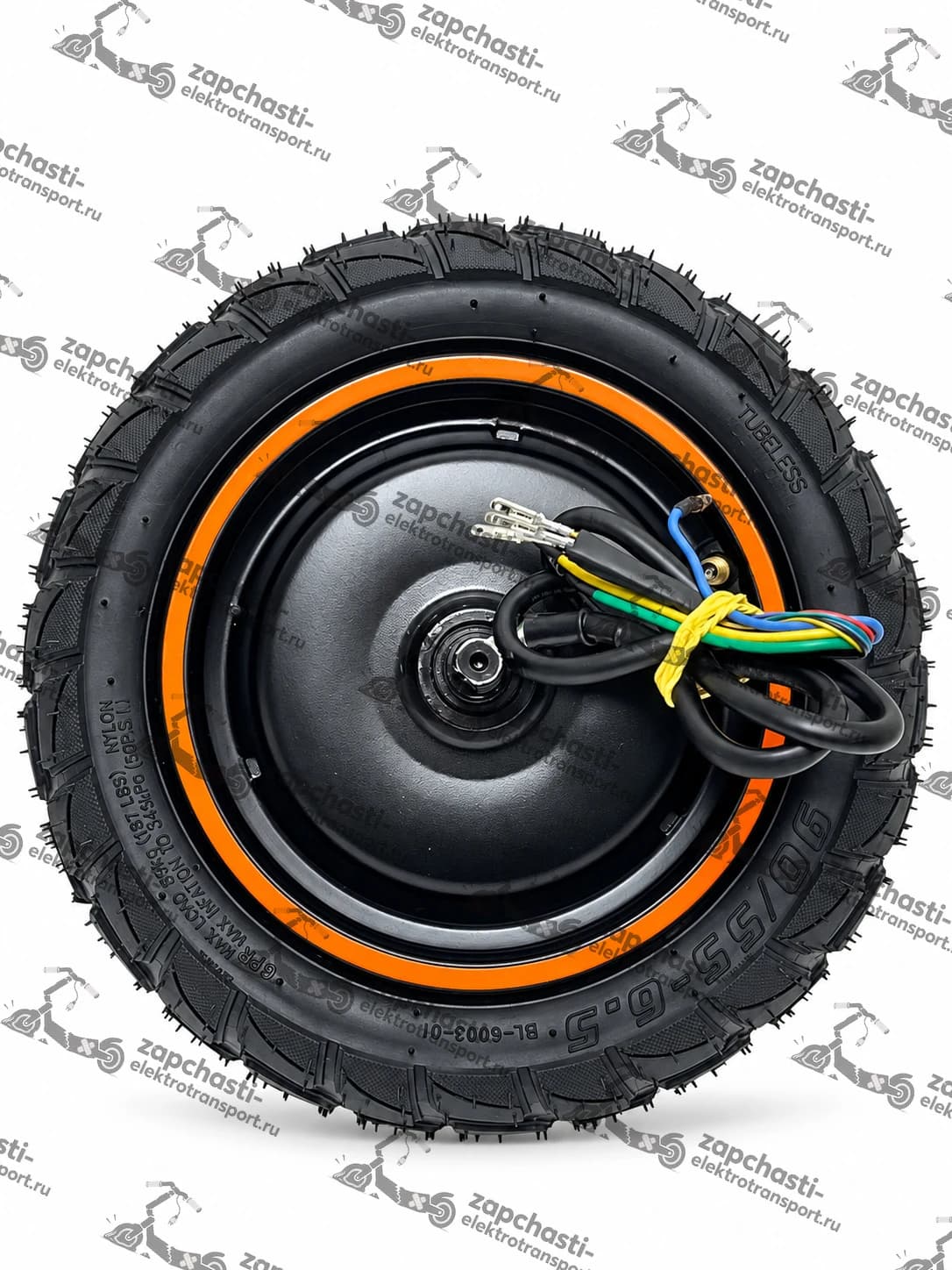

Мотор-колесо в сборе для электросамоката Kugoo Kirin M5 Pro 1200W 48V

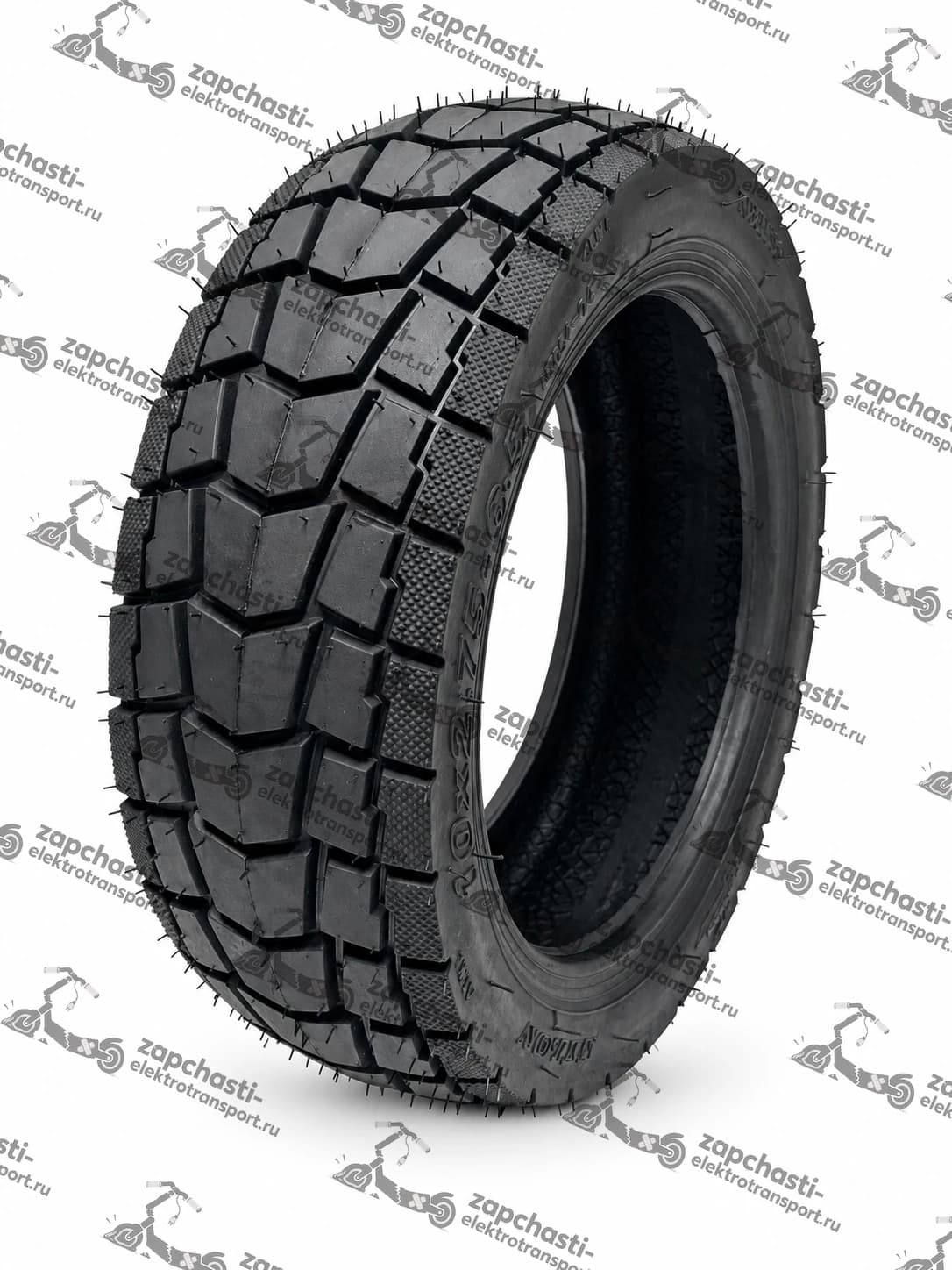

Бескамерная покрышка для электросамокатов Kugoo (10*2.75-6.5)

Гидравлическая левая тормозная ручка SIMAERS для электросамоката Kugoo

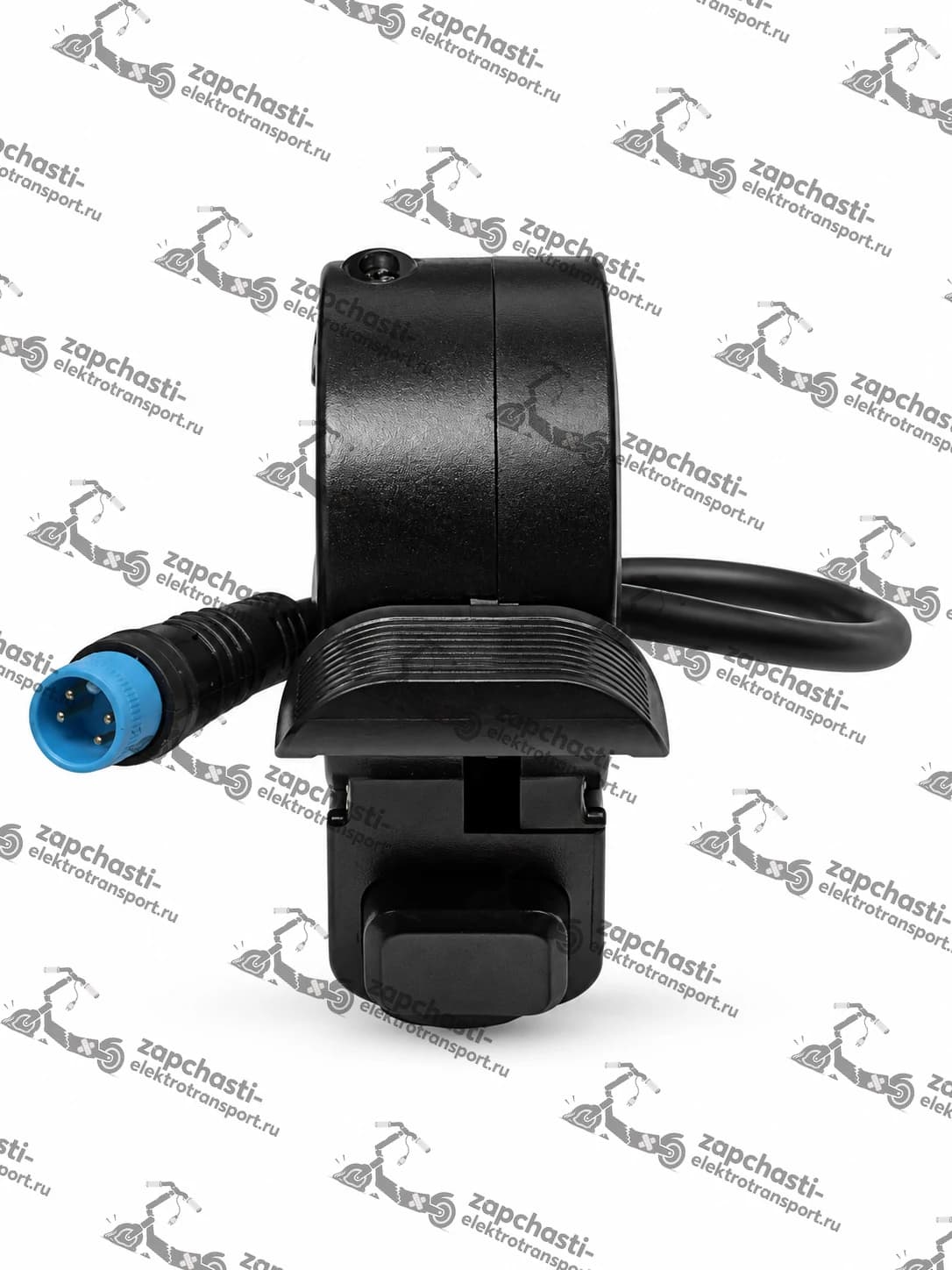

Курок газа для электросамоката Kugoo Kirin M5 PRO

Зарядное устройство для электровелосипеда Kugoo V3 (54.6V 2.5A)

Фара линзовая Kugoo M2/M4/M4Pro код 0266

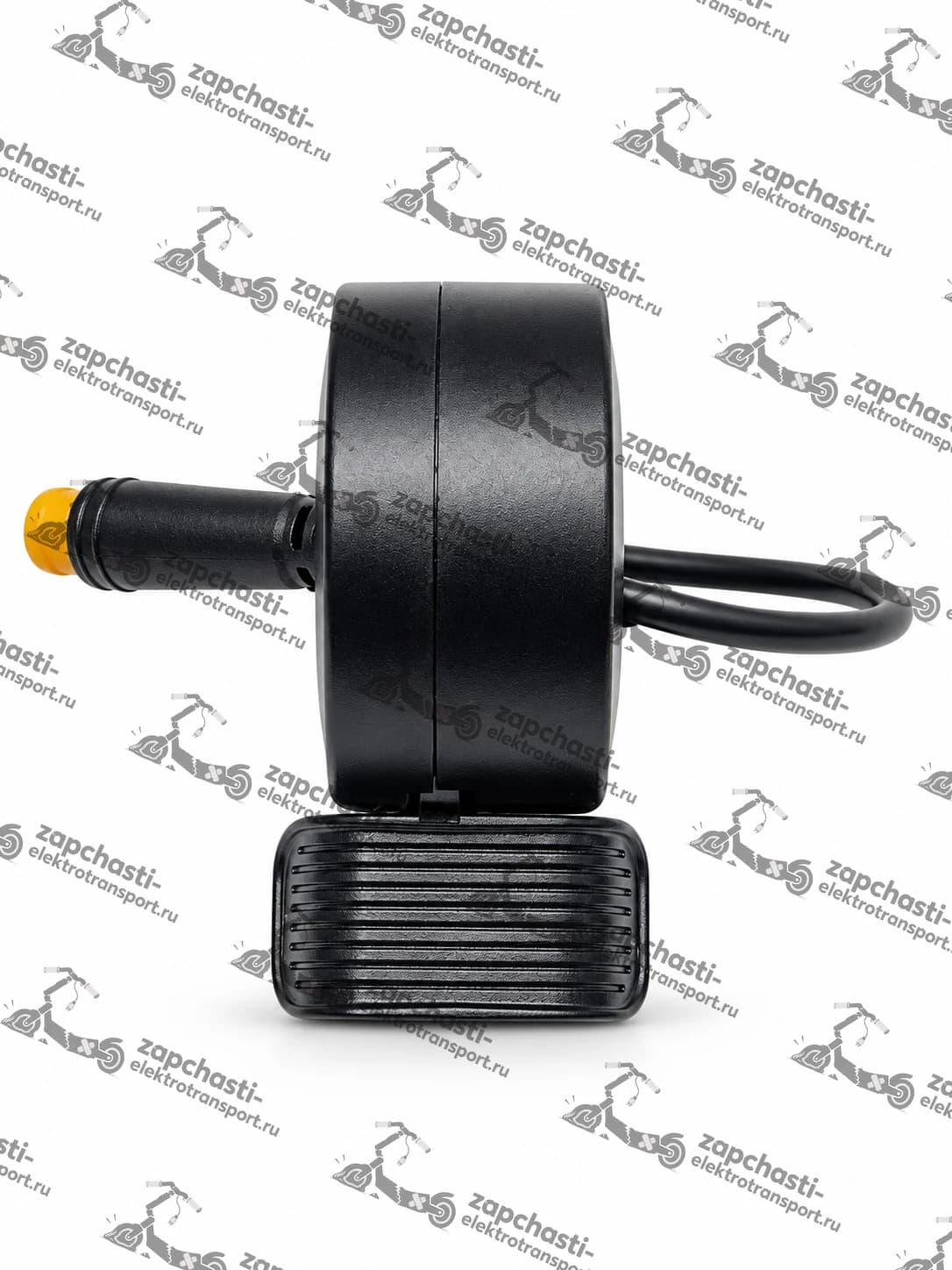

Курок газа для электросамоката Kugoo Kirin M4 Pro Max

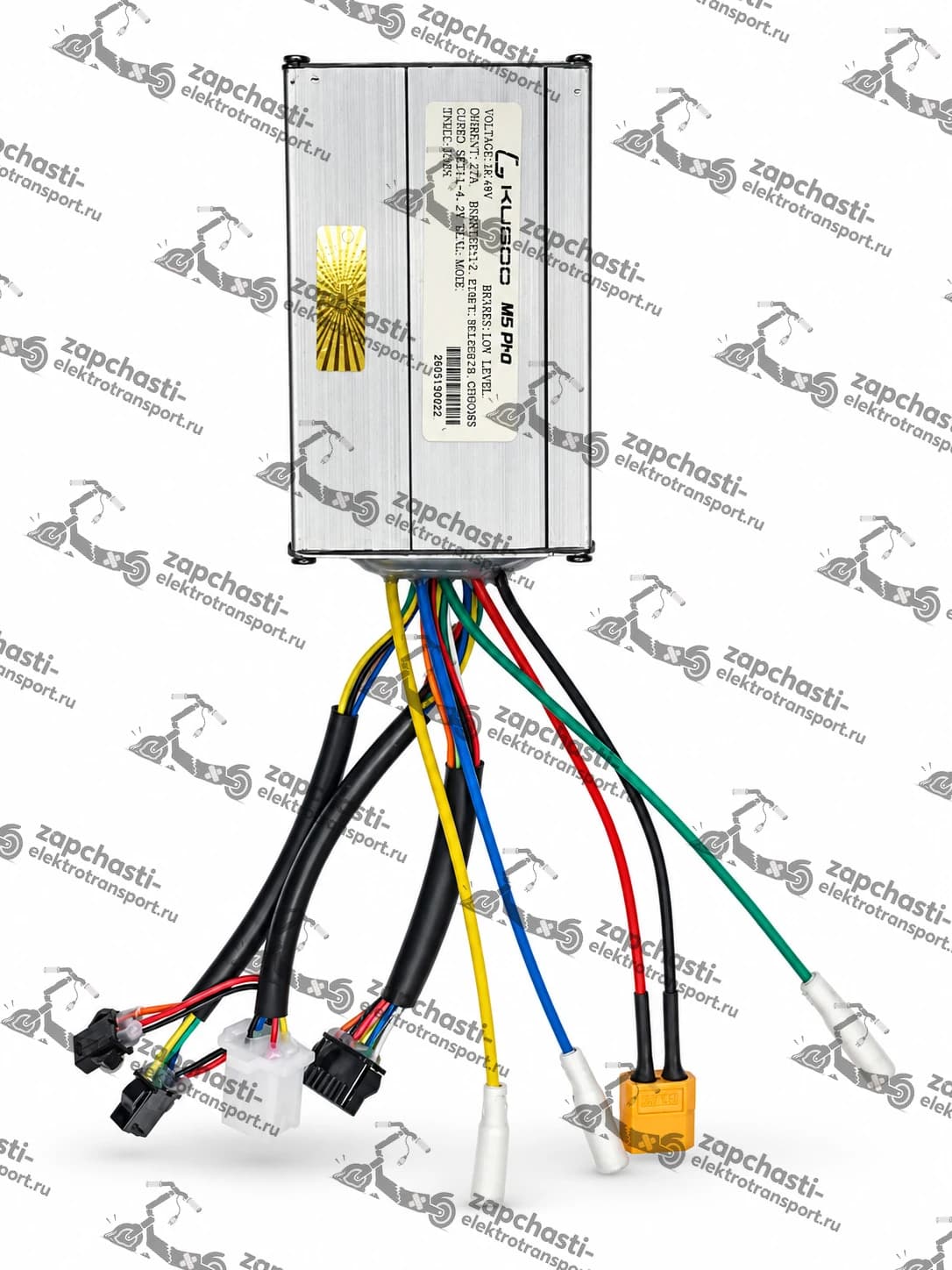

Контроллер для электросамоката Kugoo Kirin M5 Pro (27A)

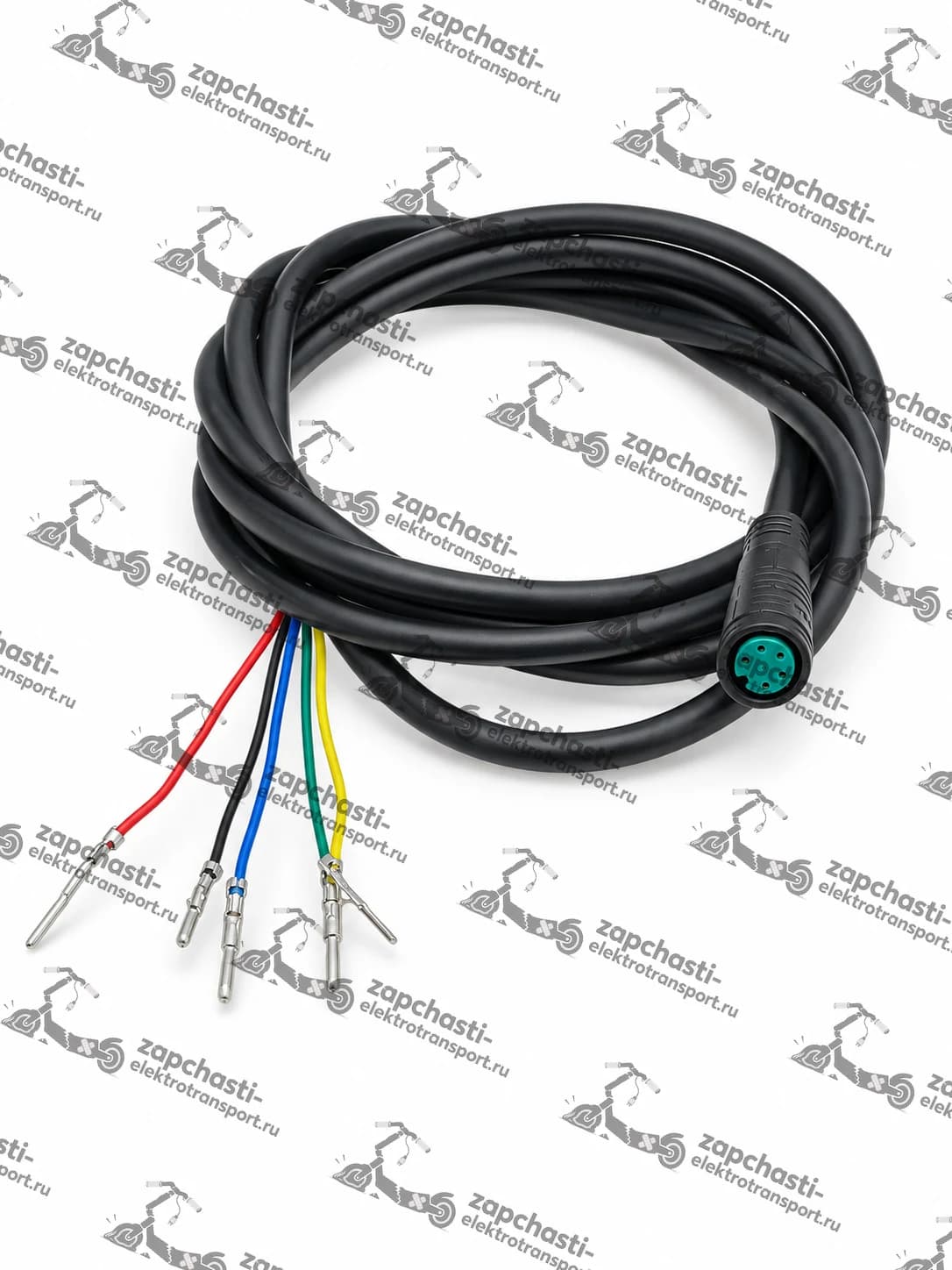

Коса от бортового компьютера к контроллеру для электросамоката Kugoo F1 PRO

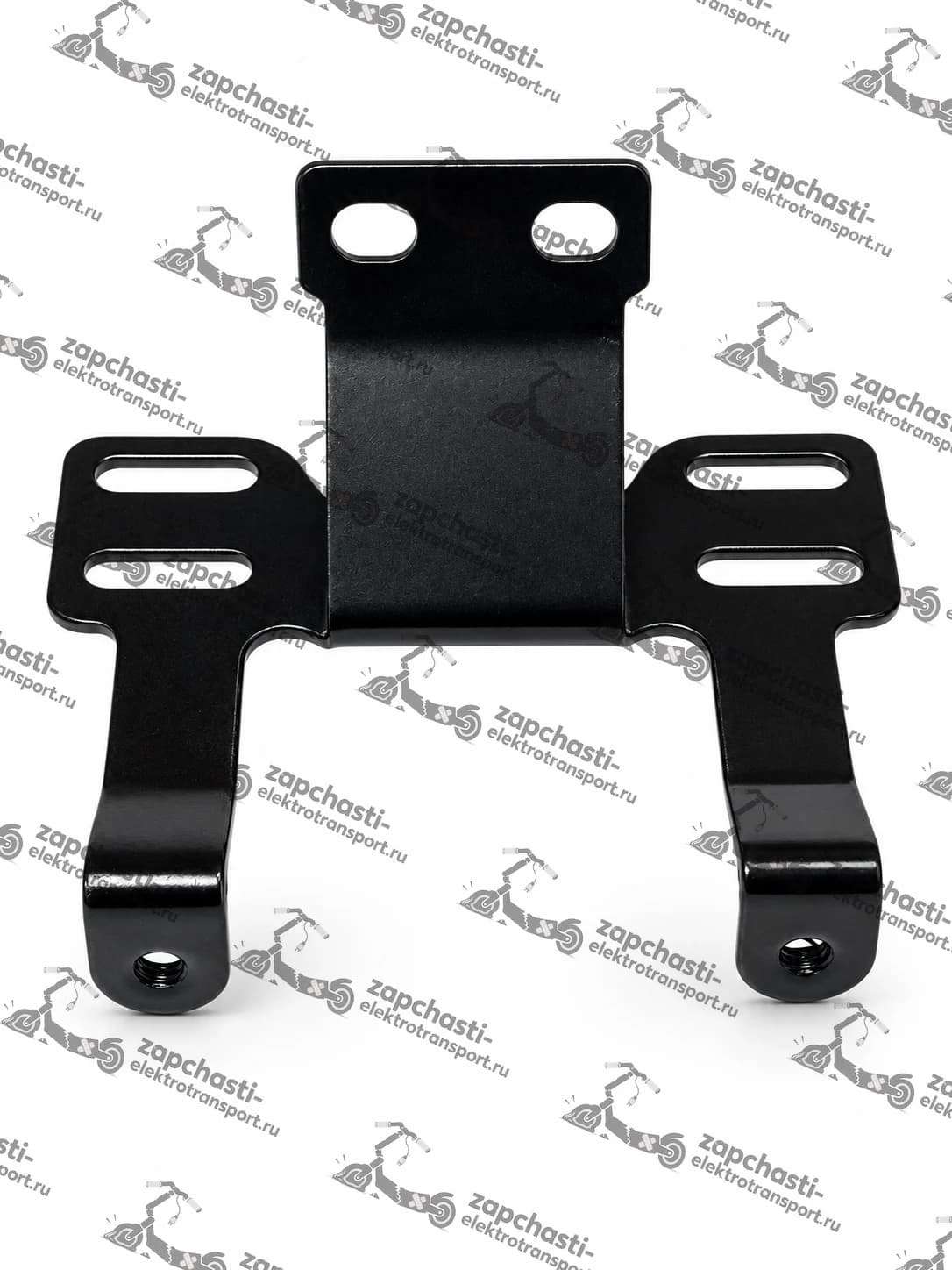

Крепление (бортового компьютера и ветровика) для электровелосипеда Kugoo V3 Pro Plus/V3 Pro/V3 Max

Контроллер для электросамоката Kugoo M4 Pro (под замок зажигания)

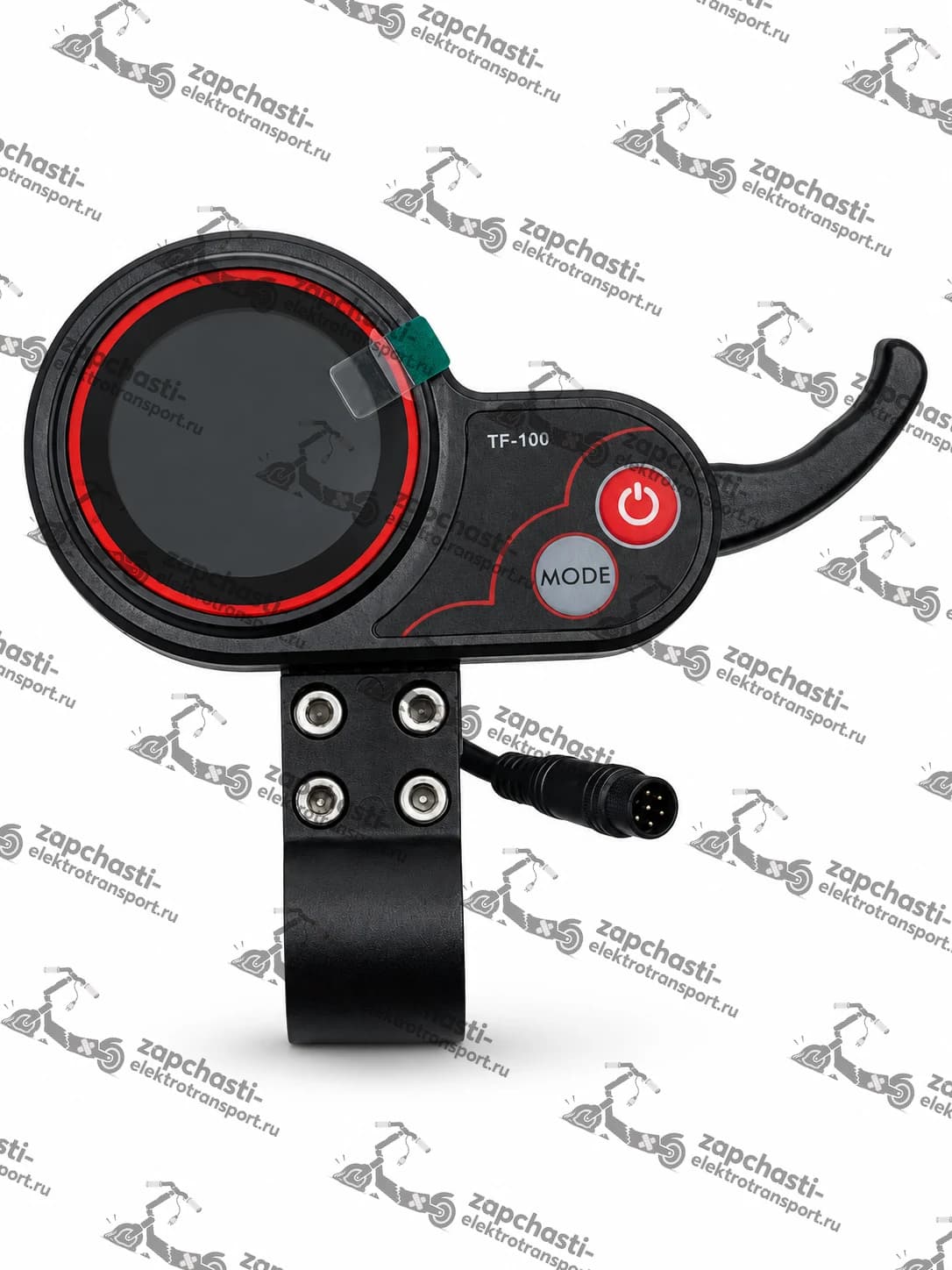

Бортовой компьютер TF-100 для электросамоката Kugoo Max Speed

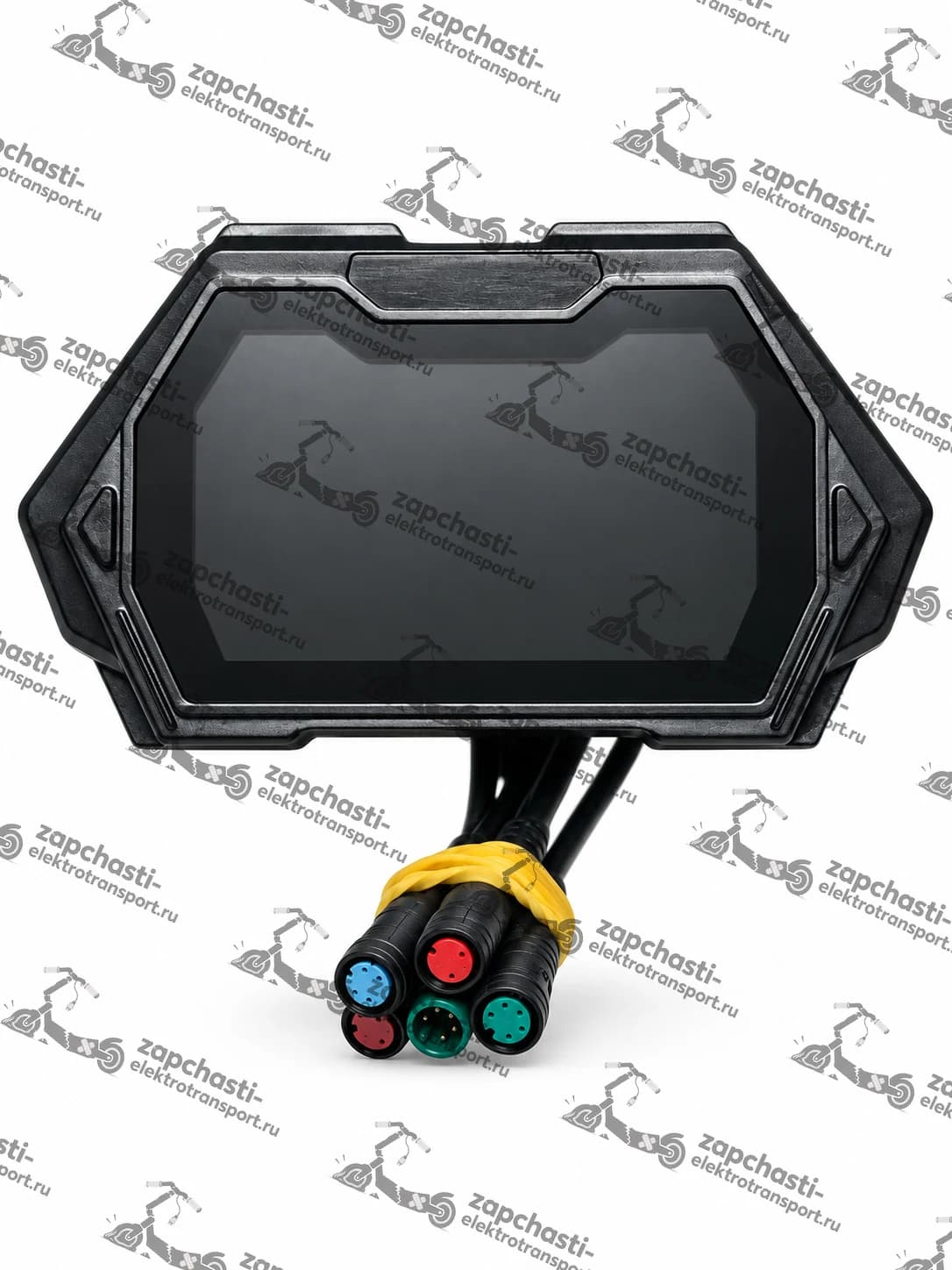

Бортовой компьютер для электросамоката Kugoo Kirin M5 Pro (голубая фишка)

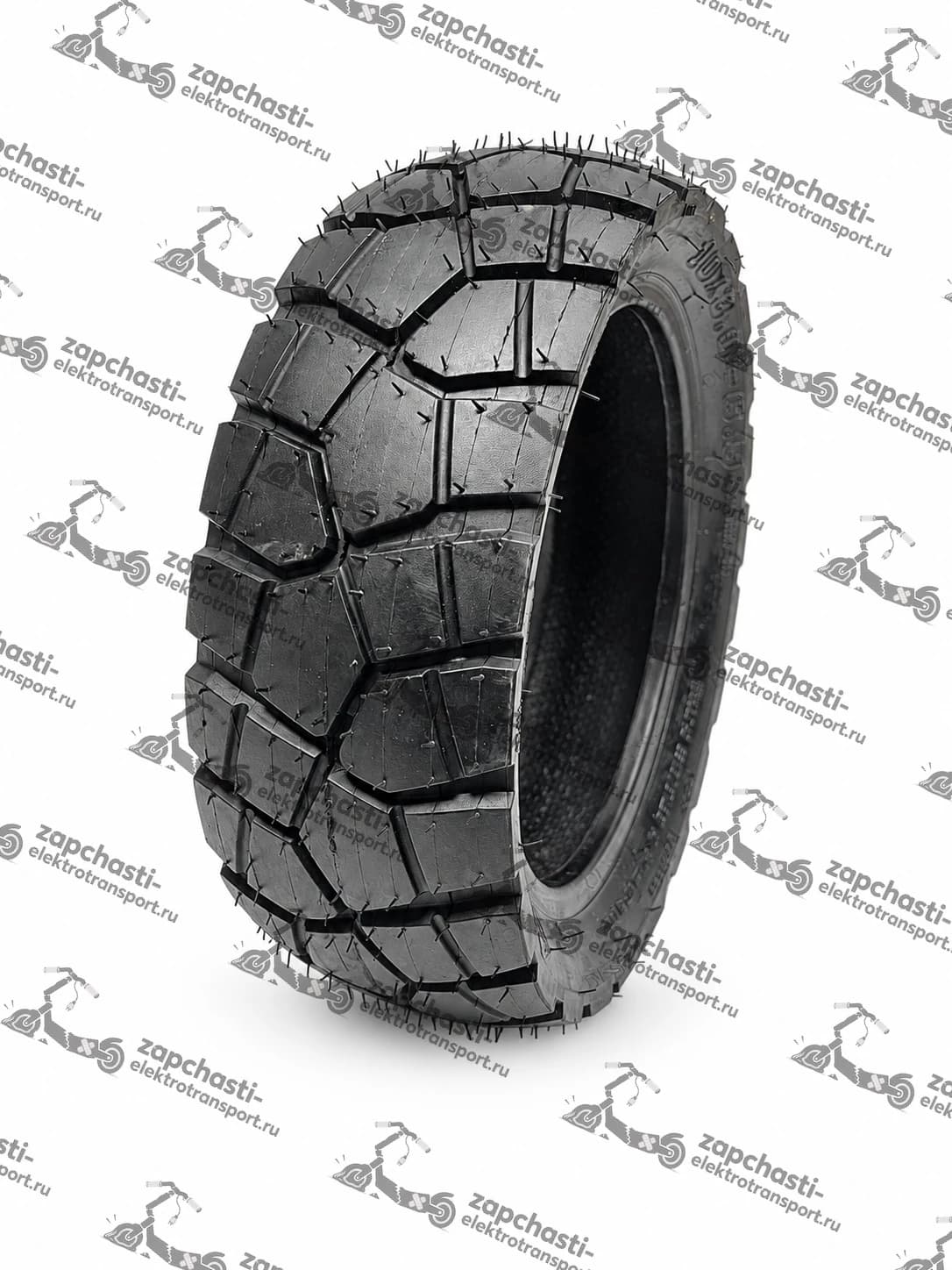

Покрышка для электросамоката Kugoo Kirin F3 Pro Max/F3 Plus (10x3.0-6.5)

Подножка для электросамоката Kugoo Kirin M5 Pro

Комплект бескамерных покрышек для электросамоката Kugoo F2 Pro Max (10x3.0-6.5)

Мотор-колесо в сборе для электросамоката Kugoo Kirin M5 Pro 1200W 48V

Зарядное устройство для электросамоката Kugoo F3 Pro/F3 Plus (54.6V 3A)

Платформа сиденья в сборе для электросамоката Kugoo Kirin M5 Pro
