Question 1

Какая распиновка у контроллера и схема подключения в узле Kugoo G1 / G2 Pro / G2 Max / G3 / GX Мощные полноприводные?

Accepted Answer

Оригинальные контроллеры электросамокатов и электровелосипедов имеют стандартизированную цветовую распиновку:
1. Силовая цепь питания АКБ: толстый красный (B+ плюс батареи 48V/52V/60V), толстый черный (B- масса/минус).
2. Силовые фазы мотор-колеса (3 провода с клеммами М5): желтый (фаза U), зеленый (фаза V), синий (фаза W).
3. Шлейф датчиков Холла (5-контактная колодка): красный (+5V питание платы холлов), черный (GND масса), желтый/зеленый/синий (сигнальные выходы датчиков Холла ротора 120°).
4. Линия замка зажигания / слаботочки (Lock/DS): тонкий красный или оранжевый провод (коммутирует +АКБ на внутренний DC-DC преобразователь 5V/12V).
5. Тормозные концевики (Low-Brake / 2 pin): бело-черный и черный провод; при нажатии на ручку тормоза замыкание на массу мгновенно отключает ШИМ контроллера и активирует рекуперацию.
6. Разъем дисплея (Julet 5/6 pin): TX (передача), RX (прием), VCC (+АКБ), GND, Key (включение).

Question 2

Как настроить параметры бортового компьютера и дисплея для моделей Kugoo G1 / G2 Pro / G2 Max / G3 / GX Мощные полноприводные?

Accepted Answer

Вход в сервисное меню: одновременно удерживайте кнопки питания (Power) и переключения режимов (Mode) в течение 3–5 секунд до появления символа «P».
Базовые сервисные параметры:
• P01 — Яркость подсветки дисплея (1 - мин, 2 - средняя, 3 - макс).
• P02 — Единицы измерения скорости (0 - км/ч, 1 - мили/ч).
• P03 — Номинальный вольтаж батареи (36V, 48V, 52V или 60V). Неправильное значение приводит к искажению показаний спидометра и индикатора остатка заряда.
• P04 — Время бездействия до автоматического отключения (1–60 минут, стандарт — 5 мин).
• P06 — Диаметр колеса в дюймах (для точного расчета скорости и одометра: 8.5, 10.0, 11.0 или 16.0 дюймов).
• P07 — Количество магнитных полюсов ротора мотора (обычно 15 или 30 полюсов).
• P08 — Ограничение максимальной мощности (от 1% до 100%).
• P09 — Режим старта: 0 — мгновенный старт с нуля (Zero Start), 1 — безопасный старт после отталкивания ногой (Kick Start).
• P15 — Порог защиты от переразряда АКБ (нижняя отсечка напряжения, например 39V–41V для 48V батареи).

Question 3

Как убедиться в 100% совместимости детали перед заказом?

Accepted Answer

Все позиции в нашем каталоге снабжены точными заводскими артикулами, фотографиями распиновки штекеров и габаритами. Если на вашей технике установлена нестандартная ревизия или вы не уверены в модификации разъема (например, круглый герметичный Julet против прямоугольной колодки), напишите нам в Telegram или закажите обратный звонок: наши сервис-инженеры проверят совместимость по фото вашей старой детали до отправки заказа.

Question 4

Сколько времени занимает доставка и как упаковываются детали?

Accepted Answer

Все запчасти из наличия отгружаются непосредственно с нашего распределительного склада в Москве. Заказы, оформленные до 17:00, передаются в СДЭК и Яндекс Доставку день в день. Электроника, контроллеры и дисплеи упаковываются в антистатические пакеты и плотный многослойный воздушно-пузырьковый демпфер, гарантирующий сохранность при транспортировке.

Оригинальные запчасти Kugoo G1 / G2 Pro / G2 Max / G3 / GX Мощные полноприводные — ТЯГА ПАРТС

Запчасти в наличии (11)

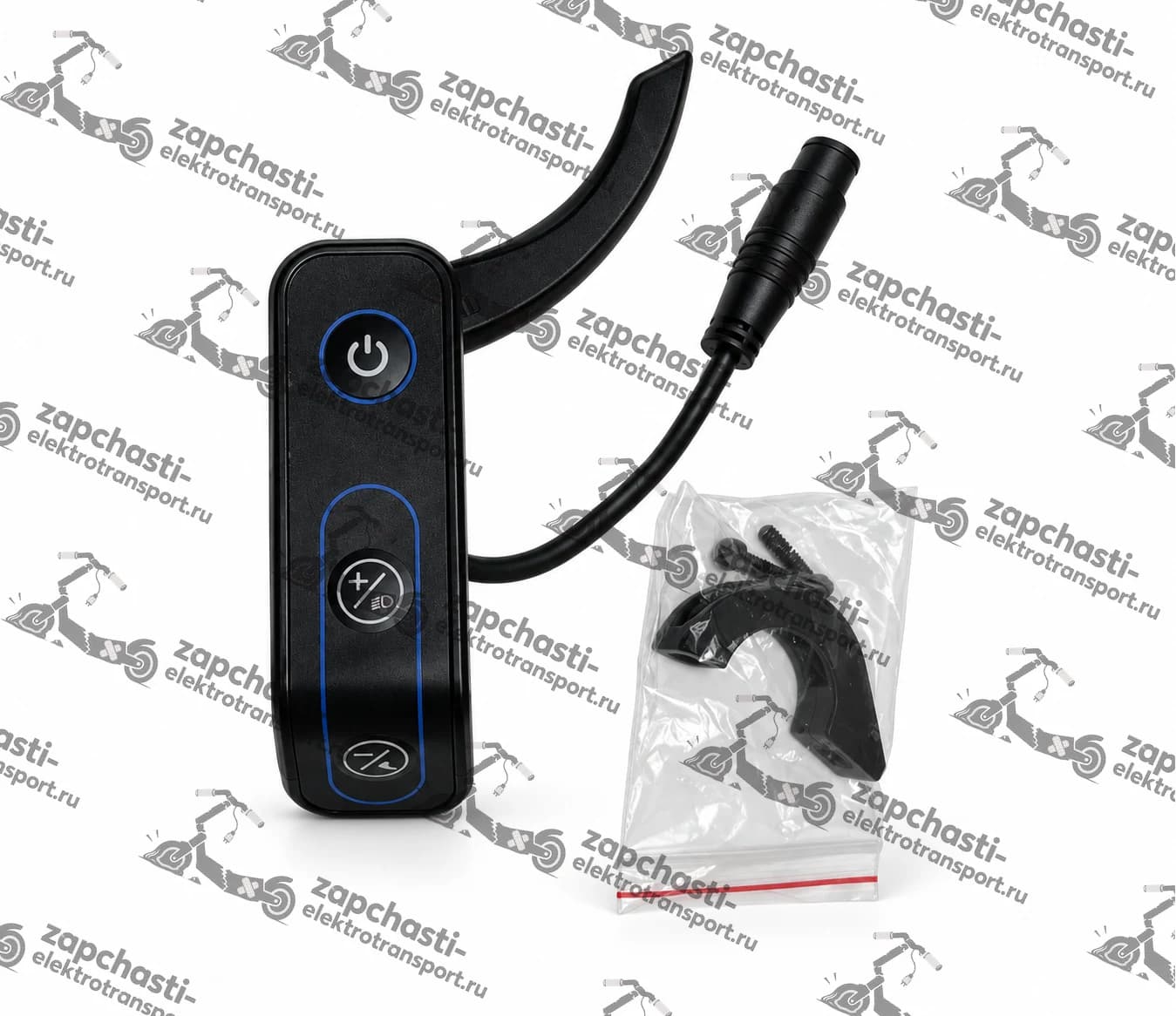

Курок газа для электросамоката Kugoo Kirin F3 Plus/F3 Pro/F3 Pro Max/F4 Pro

Бортовой компьютер для электросамоката Kugoo Kirin F3 Pro Max/F4 PRO/F4 Max

Курок газа для электросамоката Kugoo Kirin M5 PRO

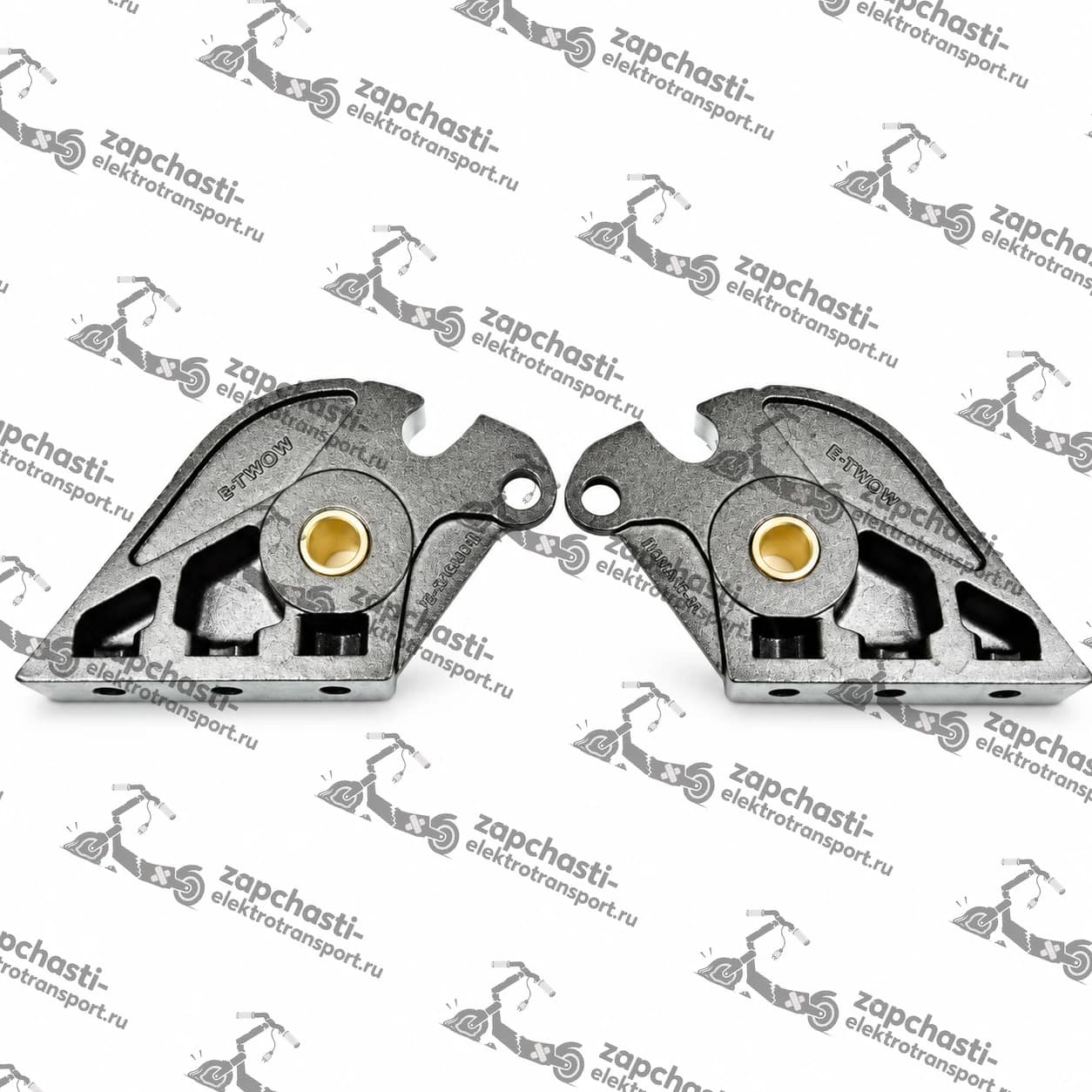

Кронштейн крепления передней подвески для электросамоката E-TWOW S2

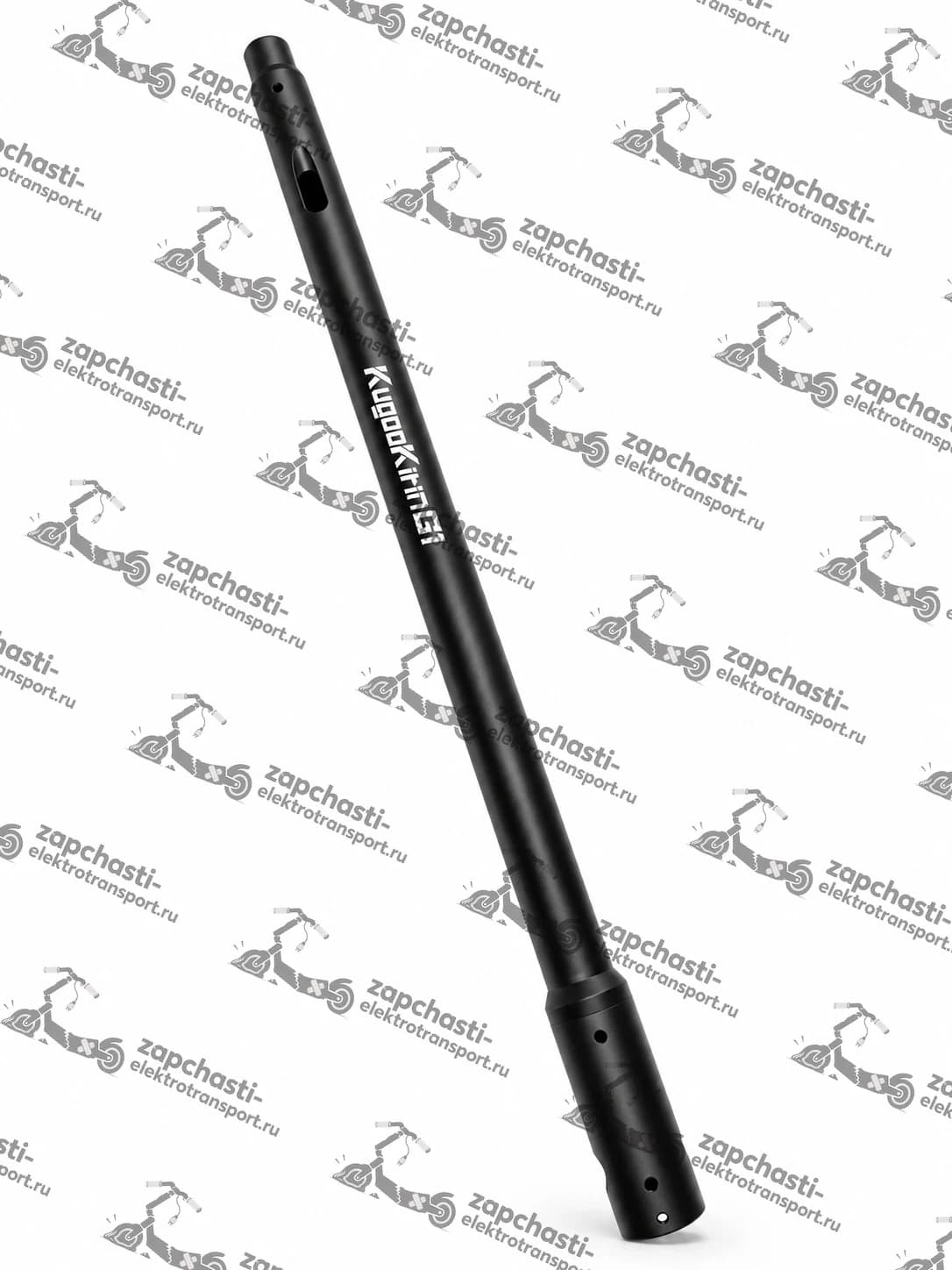

Рулевая стойка для электросамоката Kugoo G1

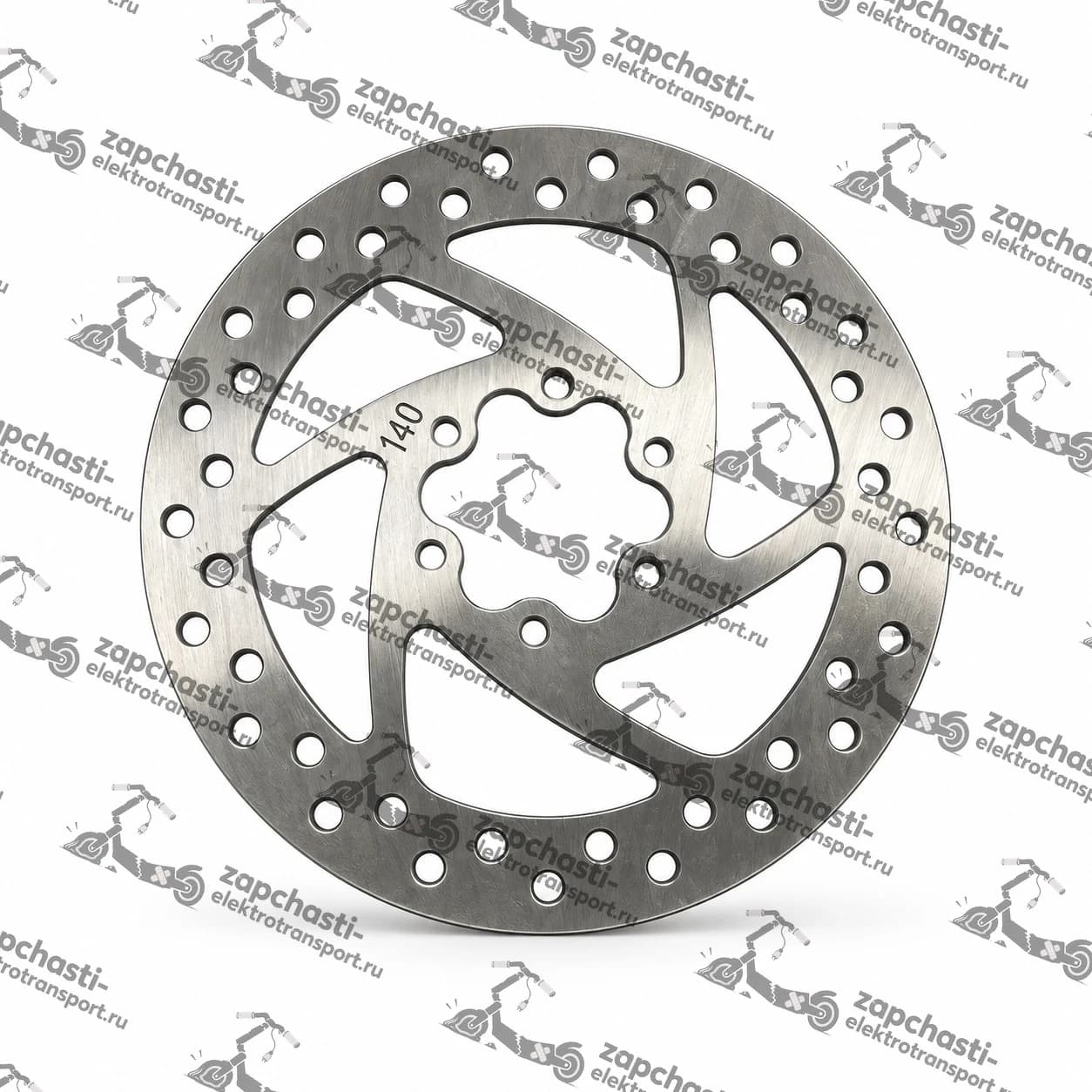

Тормозной диск 140 мм для электросамоката Kugoo Kirin G2 Max

Тормозные колодки усиленные медные для электросамокатов Kugoo (2 Комплекта)

Контроллер для электросамоката Kugoo G1 (Тип А) (2 ревизия)

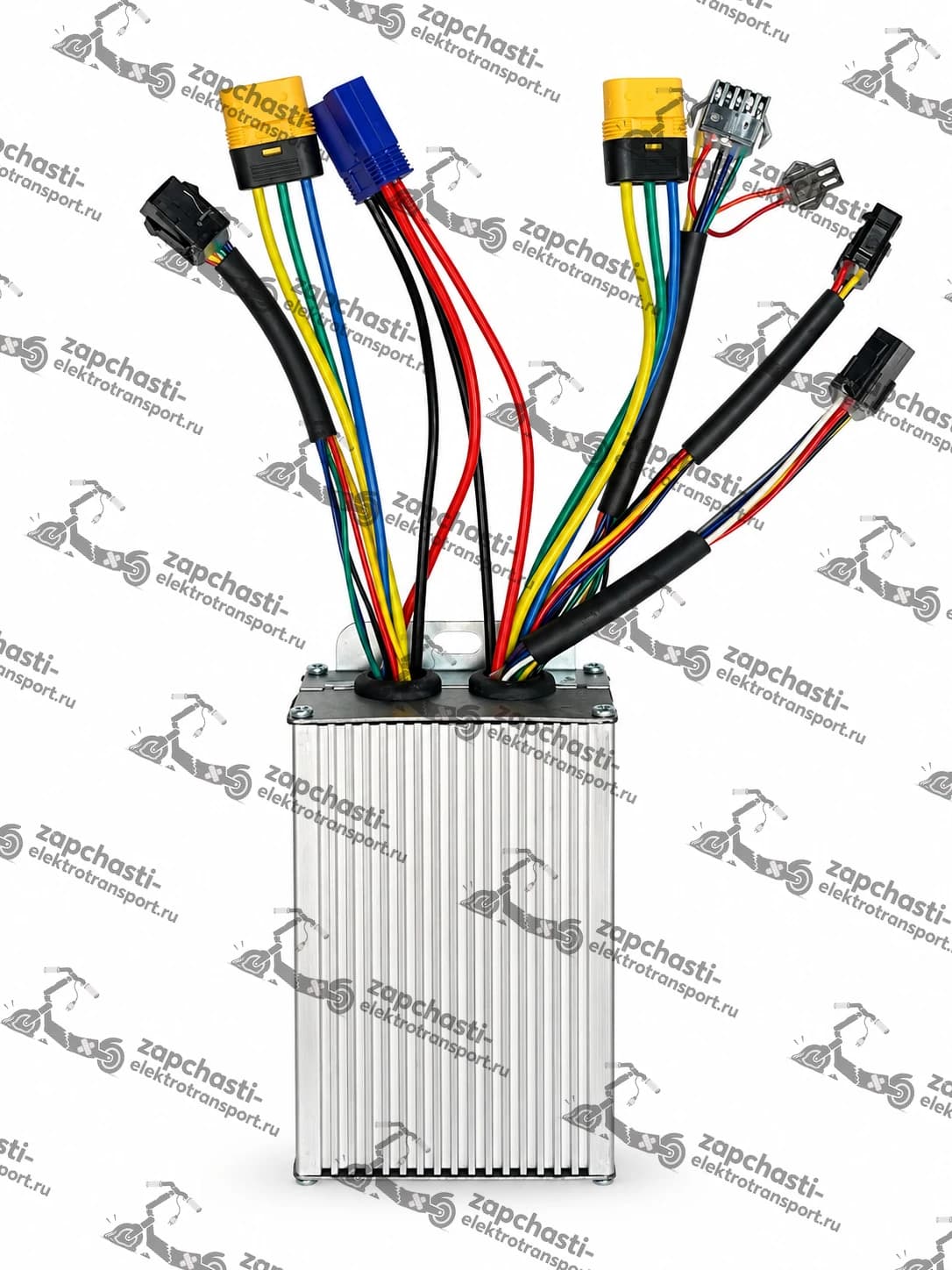

Контроллер для электросамоката Kugoo Kirin G2 Pro Max (2025г.) (2 ревизия)

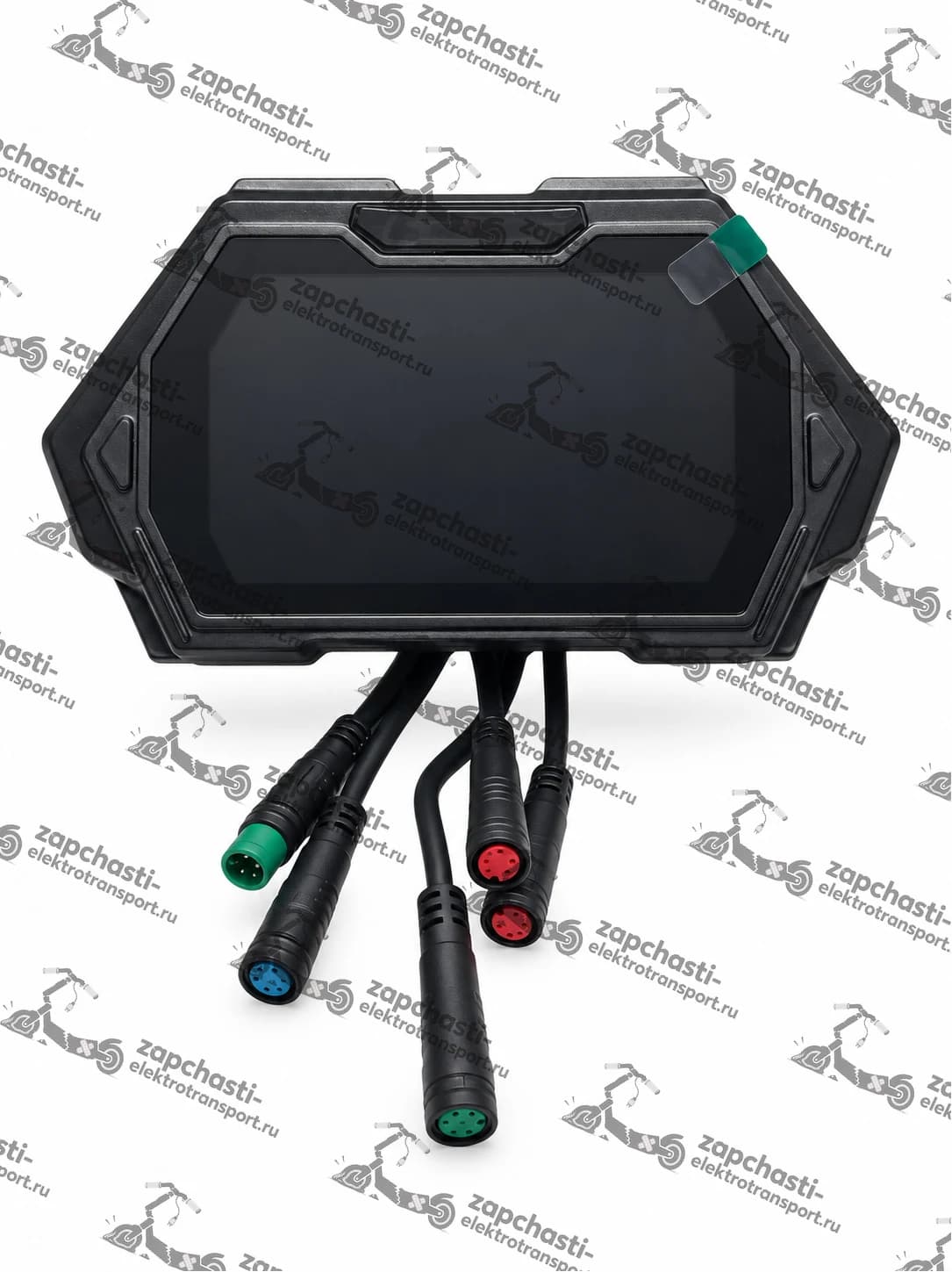

Дисплей (бортовой компьютер) для электросамоката Kugoo G2 Max (2 ревизия)

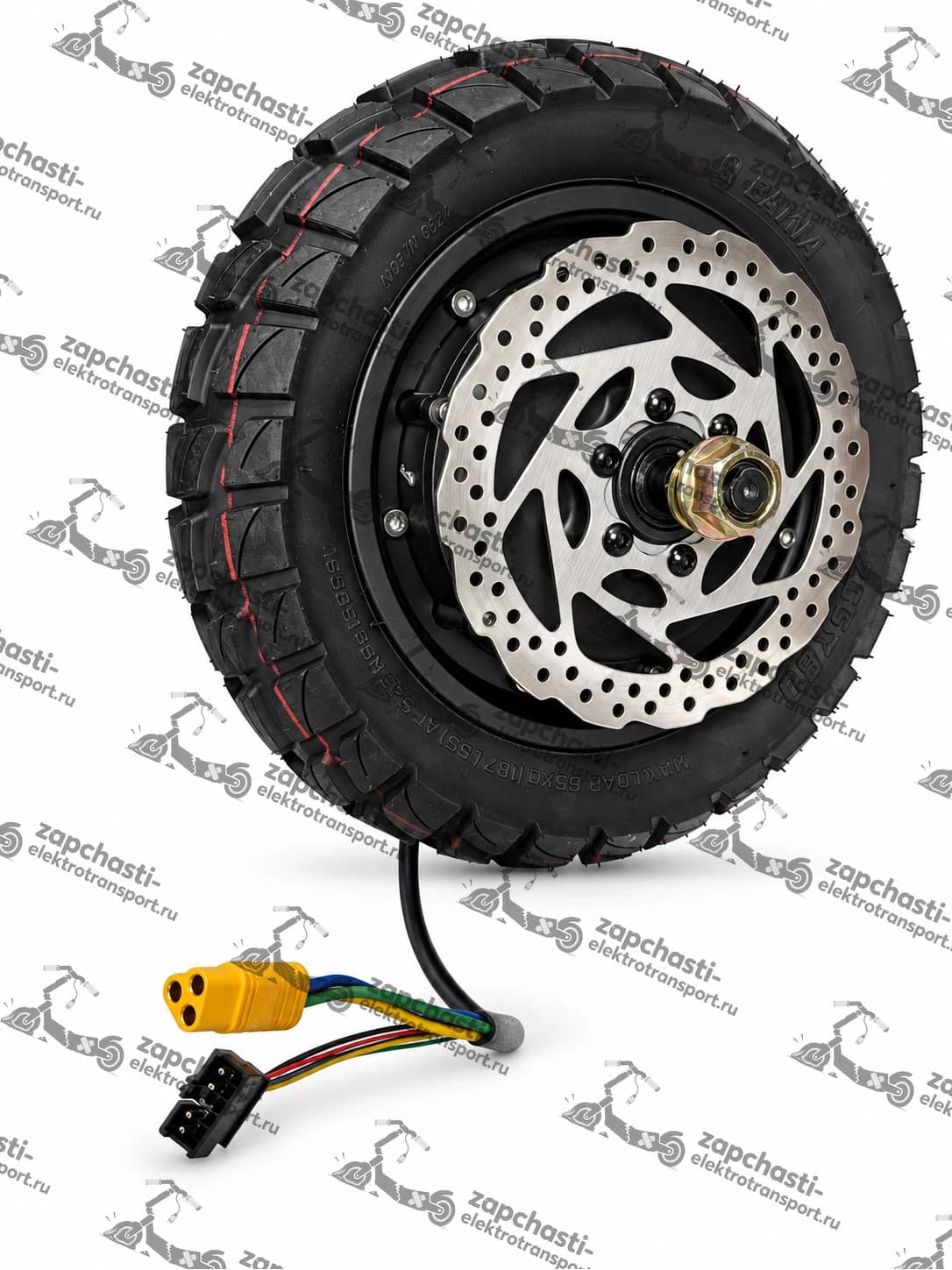

Мотор-колесо в сборе для электросамоката Kugoo Kirin G2 Pro Max 1000W 52V (1 ревизия)
