Question 1

Какая распиновка у контроллера и схема подключения в узле Kugoo M4 / M4 Pro / M4 Pro Max / Max Speed?

Accepted Answer

Оригинальные контроллеры электросамокатов и электровелосипедов имеют стандартизированную цветовую распиновку:
1. Силовая цепь питания АКБ: толстый красный (B+ плюс батареи 48V/52V/60V), толстый черный (B- масса/минус).
2. Силовые фазы мотор-колеса (3 провода с клеммами М5): желтый (фаза U), зеленый (фаза V), синий (фаза W).
3. Шлейф датчиков Холла (5-контактная колодка): красный (+5V питание платы холлов), черный (GND масса), желтый/зеленый/синий (сигнальные выходы датчиков Холла ротора 120°).
4. Линия замка зажигания / слаботочки (Lock/DS): тонкий красный или оранжевый провод (коммутирует +АКБ на внутренний DC-DC преобразователь 5V/12V).
5. Тормозные концевики (Low-Brake / 2 pin): бело-черный и черный провод; при нажатии на ручку тормоза замыкание на массу мгновенно отключает ШИМ контроллера и активирует рекуперацию.
6. Разъем дисплея (Julet 5/6 pin): TX (передача), RX (прием), VCC (+АКБ), GND, Key (включение).

Question 2

Как настроить параметры бортового компьютера и дисплея для моделей Kugoo M4 / M4 Pro / M4 Pro Max / Max Speed?

Accepted Answer

Вход в сервисное меню: одновременно удерживайте кнопки питания (Power) и переключения режимов (Mode) в течение 3–5 секунд до появления символа «P».
Базовые сервисные параметры:
• P01 — Яркость подсветки дисплея (1 - мин, 2 - средняя, 3 - макс).
• P02 — Единицы измерения скорости (0 - км/ч, 1 - мили/ч).
• P03 — Номинальный вольтаж батареи (36V, 48V, 52V или 60V). Неправильное значение приводит к искажению показаний спидометра и индикатора остатка заряда.
• P04 — Время бездействия до автоматического отключения (1–60 минут, стандарт — 5 мин).
• P06 — Диаметр колеса в дюймах (для точного расчета скорости и одометра: 8.5, 10.0, 11.0 или 16.0 дюймов).
• P07 — Количество магнитных полюсов ротора мотора (обычно 15 или 30 полюсов).
• P08 — Ограничение максимальной мощности (от 1% до 100%).
• P09 — Режим старта: 0 — мгновенный старт с нуля (Zero Start), 1 — безопасный старт после отталкивания ногой (Kick Start).
• P15 — Порог защиты от переразряда АКБ (нижняя отсечка напряжения, например 39V–41V для 48V батареи).

Question 3

Как правильно установить бескамерную покрышку (10x2.75 / 10x3.0) и избежать спускания воздуха?

Accepted Answer

Инструкция по монтажу бескамерных шин на электросамокаты:
1. Тщательно очистите посадочный хамп обода от окислов и старого клея, обезжирьте изопропиловым спиртом.
2. Установите качественный бескамерный ниппель с углом загиба 90° или 45° для удобного доступа насоса.
3. Нанесите на борта покрышки и закраину диска монтажную пасту или мыльную пену.
4. Для первичной посадки корда на хамп подайте мощный импульс воздуха из ресивера (выкрутив предварительно золотник) до звонкого щелчка фиксации.
5. Залейте 30–50 мл бескамерного герметика (Hi-Gear, Slime или Stan's NoTubes) и накачайте до рабочего давления 3.2–3.5 bar (45–50 PSI).

Question 4

Как убедиться в 100% совместимости детали перед заказом?

Accepted Answer

Все позиции в нашем каталоге снабжены точными заводскими артикулами, фотографиями распиновки штекеров и габаритами. Если на вашей технике установлена нестандартная ревизия или вы не уверены в модификации разъема (например, круглый герметичный Julet против прямоугольной колодки), напишите нам в Telegram или закажите обратный звонок: наши сервис-инженеры проверят совместимость по фото вашей старой детали до отправки заказа.

Question 5

Сколько времени занимает доставка и как упаковываются детали?

Accepted Answer

Все запчасти из наличия отгружаются непосредственно с нашего распределительного склада в Москве. Заказы, оформленные до 17:00, передаются в СДЭК и Яндекс Доставку день в день. Электроника, контроллеры и дисплеи упаковываются в антистатические пакеты и плотный многослойный воздушно-пузырьковый демпфер, гарантирующий сохранность при транспортировке.

Оригинальные запчасти Kugoo M4 / M4 Pro / M4 Pro Max / Max Speed — ТЯГА ПАРТС

Запчасти в наличии (24)

Контроллер электросамоката Kugoo Kirin M4 / M4 Pro 21A 48v

Втулка в зажим руля для электросамоката Kugoo M4/M4 PRO/Max Speed

Мотор - колесо разборное электросамоката Kugoo M4 / M4 pro, Max Speed, Joyor (48 В, 600 Вт)

Контроллер для электросамоката Kugoo M4 Pro (под замок зажигания)

Бескамерная покрышка для электросамокатов Kugoo (10*2.75-6.5)

Мотор - колесо разборное электросамоката Kugoo M4 / M4 pro, Max Speed, Joyor (48 В, 600 Вт)

Гидравлическая левая тормозная ручка SIMAERS для электросамоката Kugoo

Контроллер для электросамоката Kugoo Kirin M4 Pro 2022 г (21Ah)

Замок зажигания Kugoo M4 код 0862

РОТОР Мотор-колесо не в сборе для электросамоката Kugoo M4 Pro 600W 48V

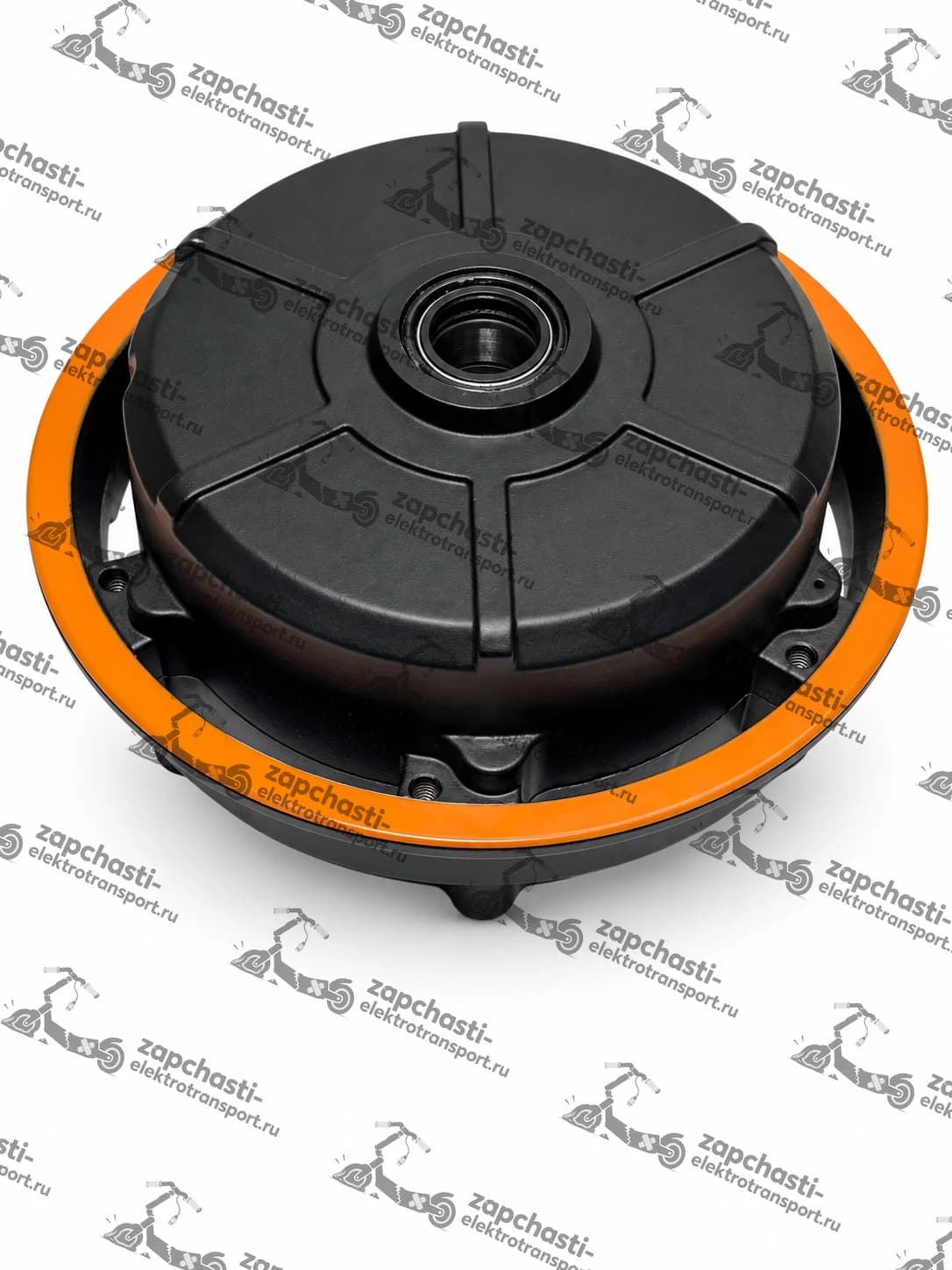

Обод с магнитами в сборе с крышкой мотор-колеса для электросамоката Kugoo Kirin G2 Pro 600W 48V (оранжевый)

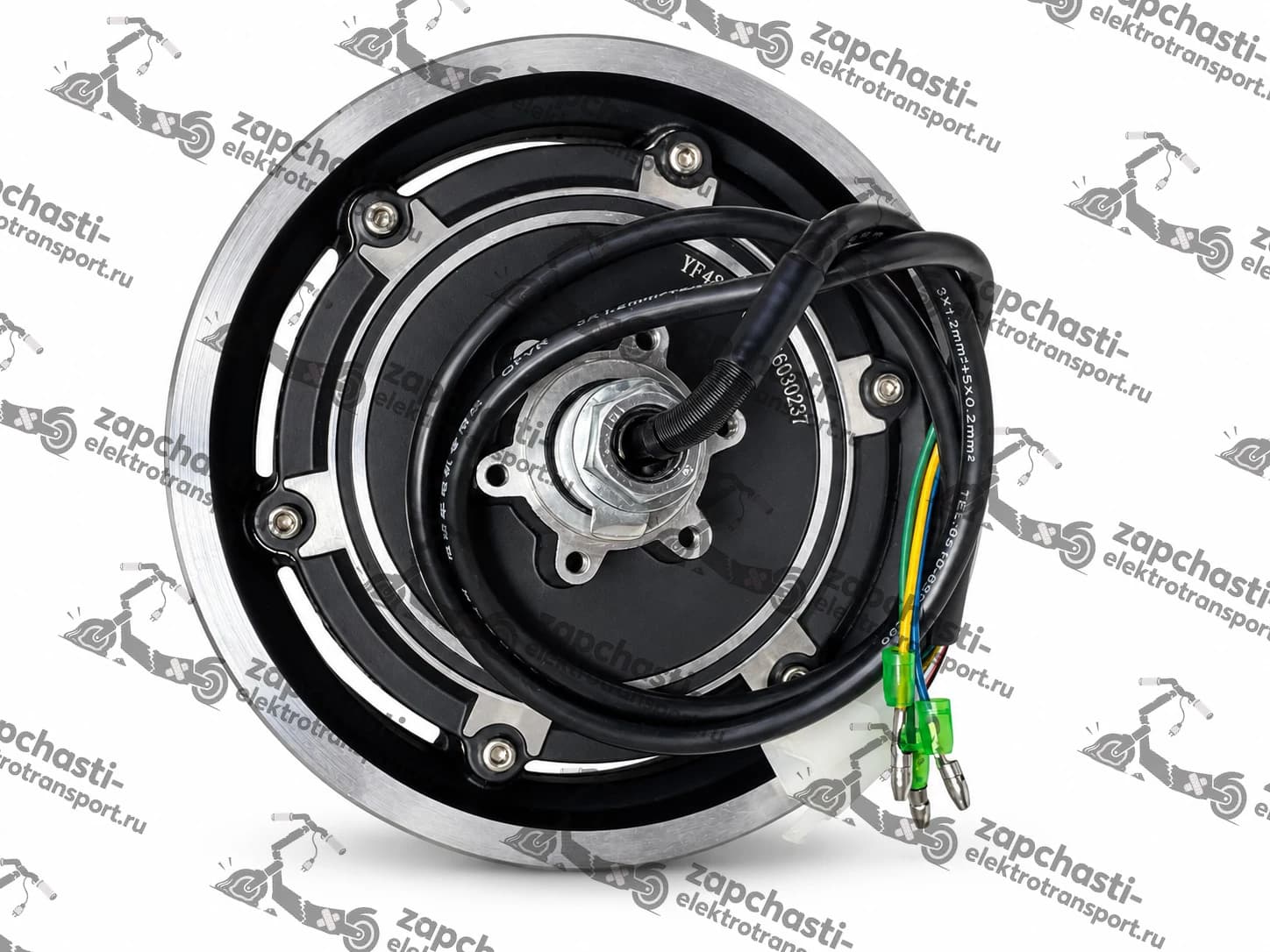

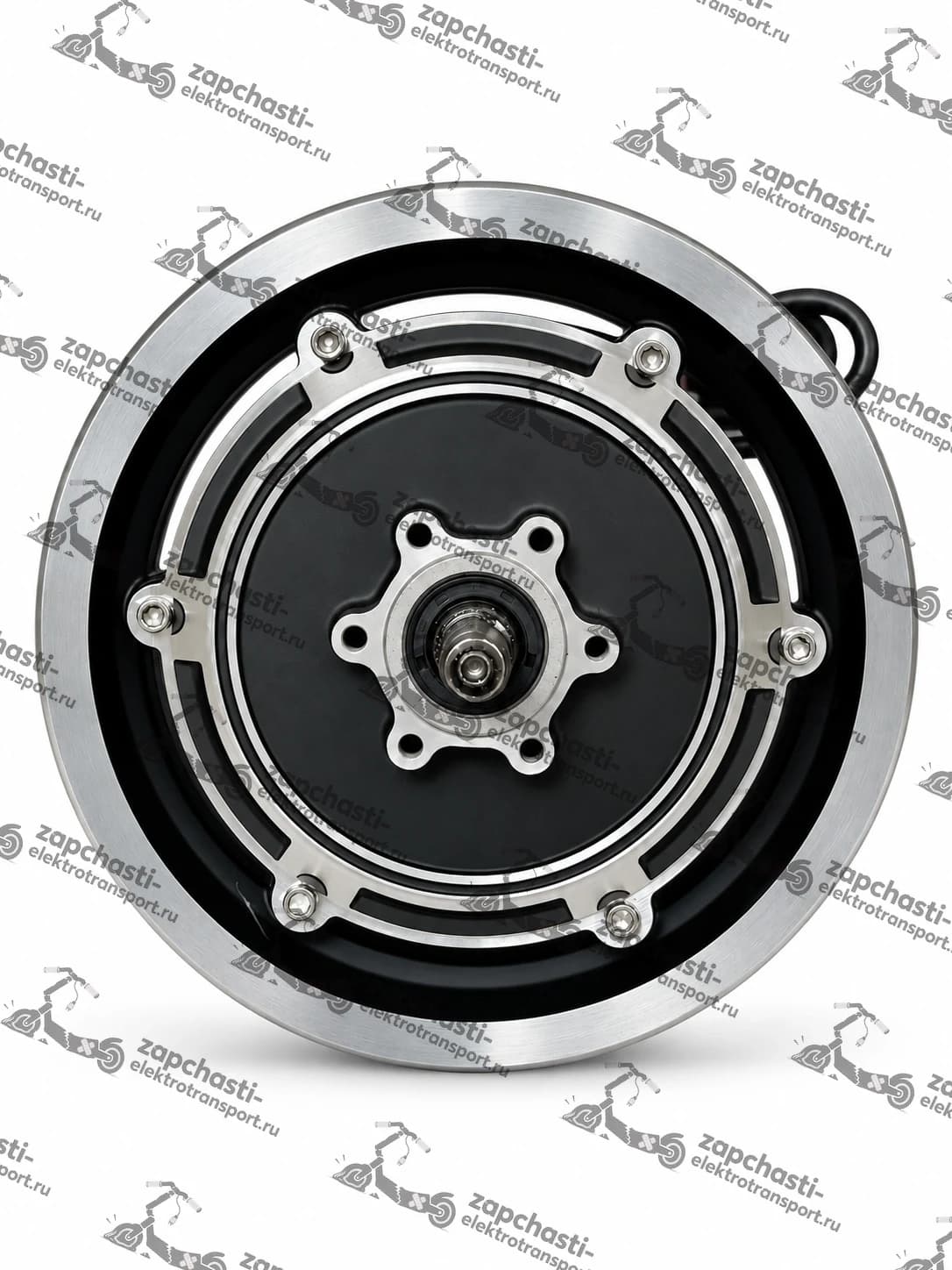

Мотор-колесо для электросамоката Kugoo M4/M4 Pro/Max Speed/Joyor 500W 48V (Коса не под тормозной диск)

Аккумулятор для электросамоката Kugoo M4 PRO 11AH 48V

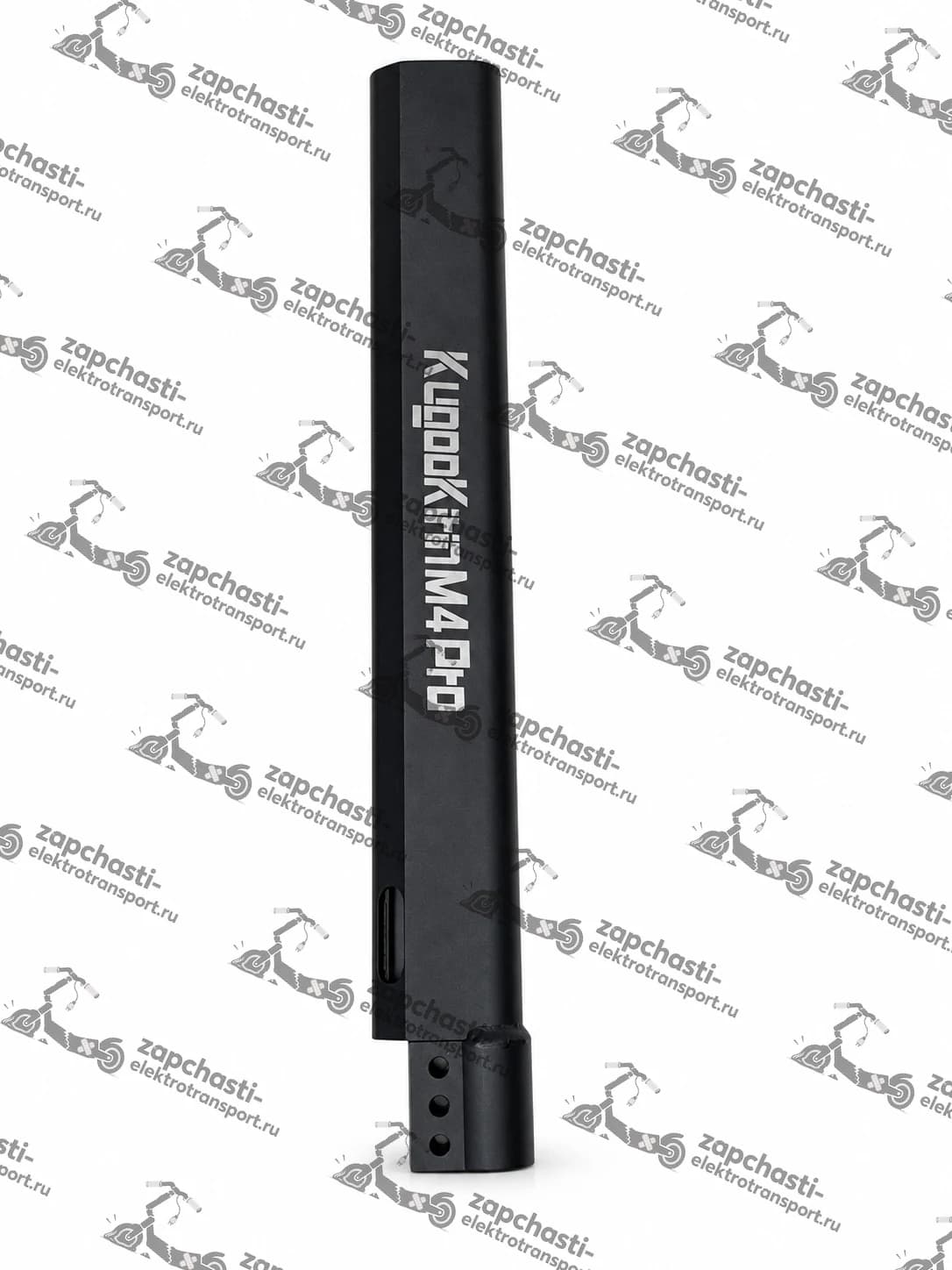

Рулевая стойка для электросамоката Kugoo M4 PRO 2021

Суппорт для электросамоката Kugoo Kirin M4 Pro+

Мотор-колесо для электросамоката Kugoo M4/M4 Pro/Max Speed/Joyor 500W 48V

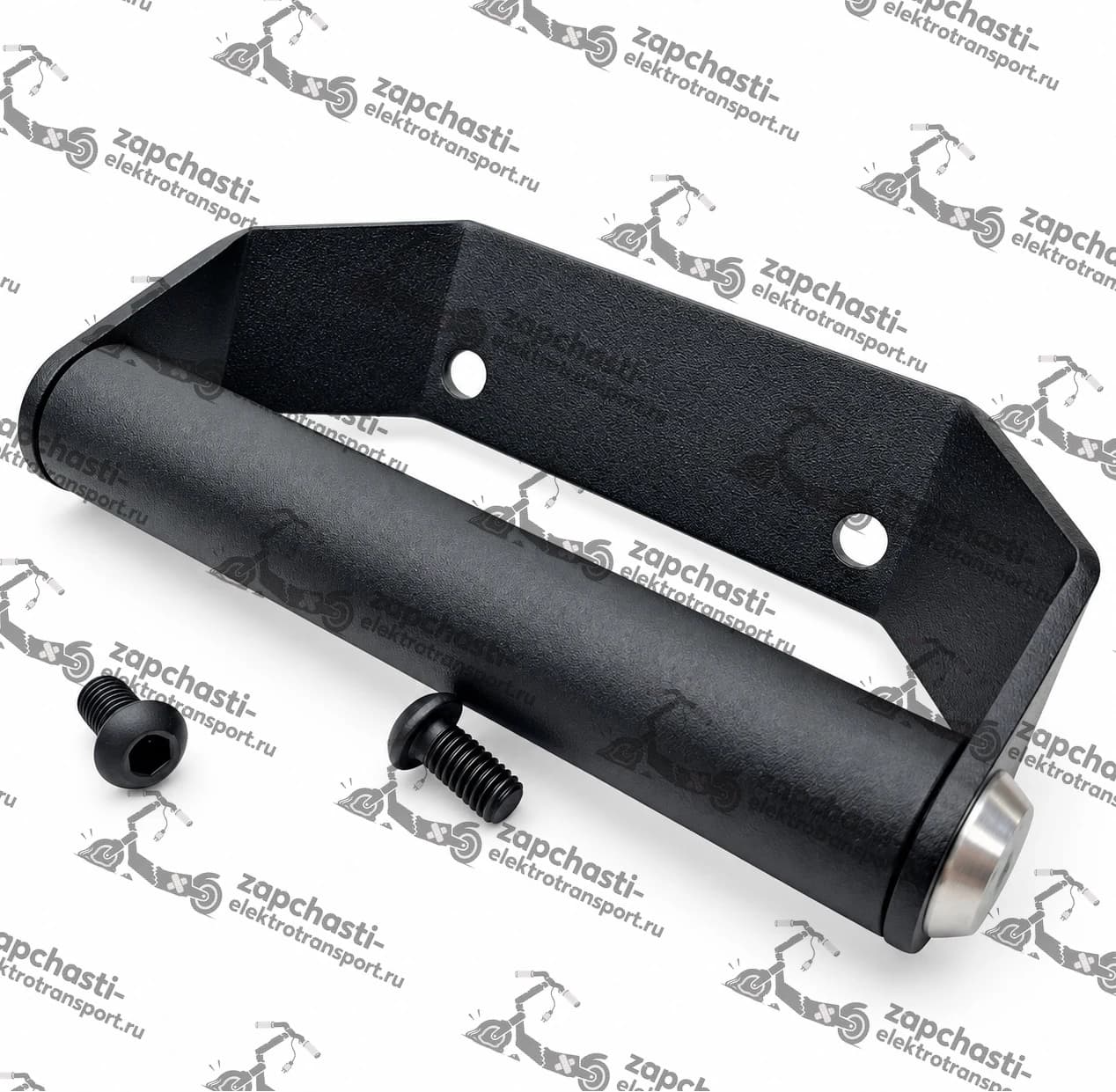

Ручка переноска для электросамоката Kugoo

Ось переднего колеса для электросамоката Kugoo Max Speed

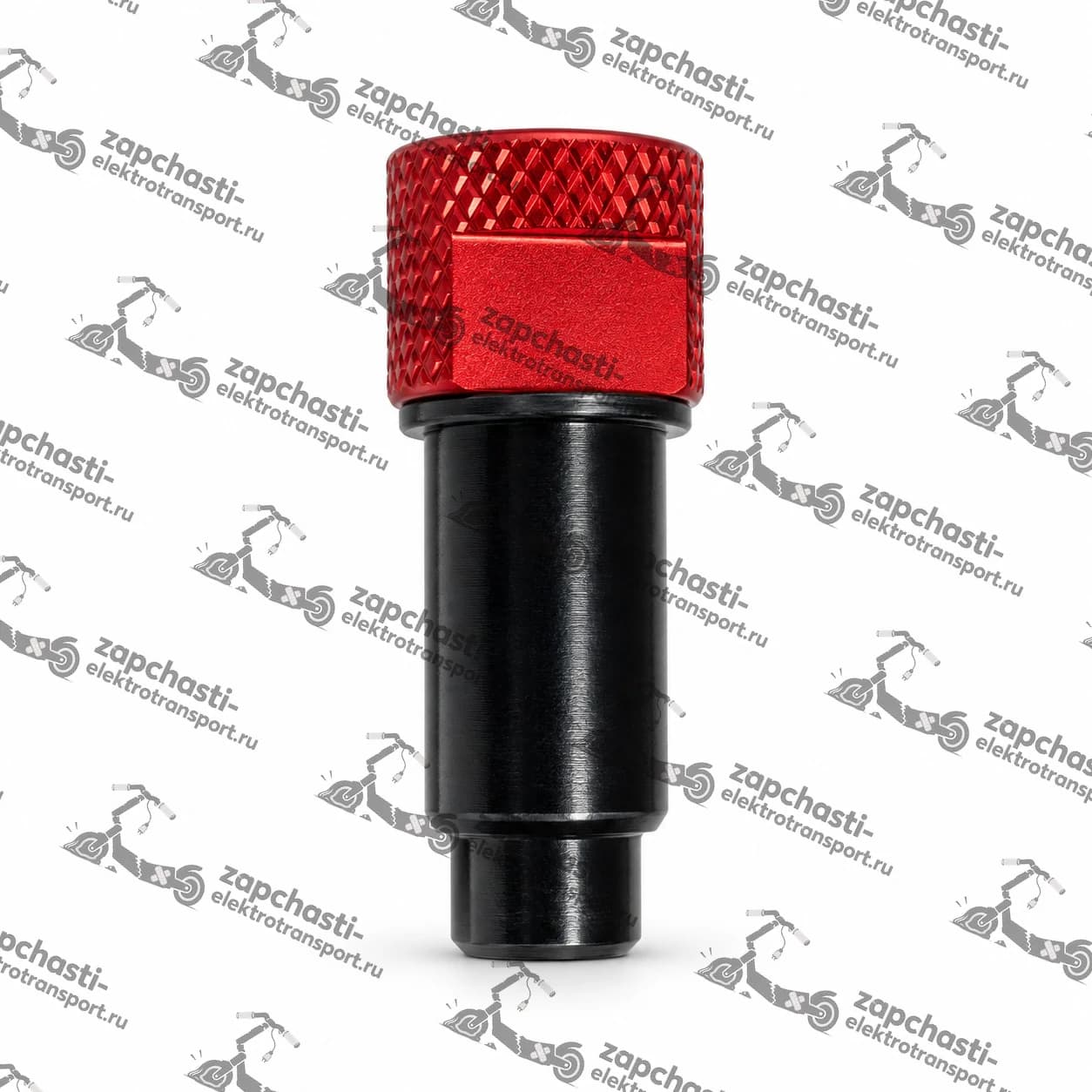

Фиксатор механизма складывания для электросамоката Kugoo Kirin M4 Pro

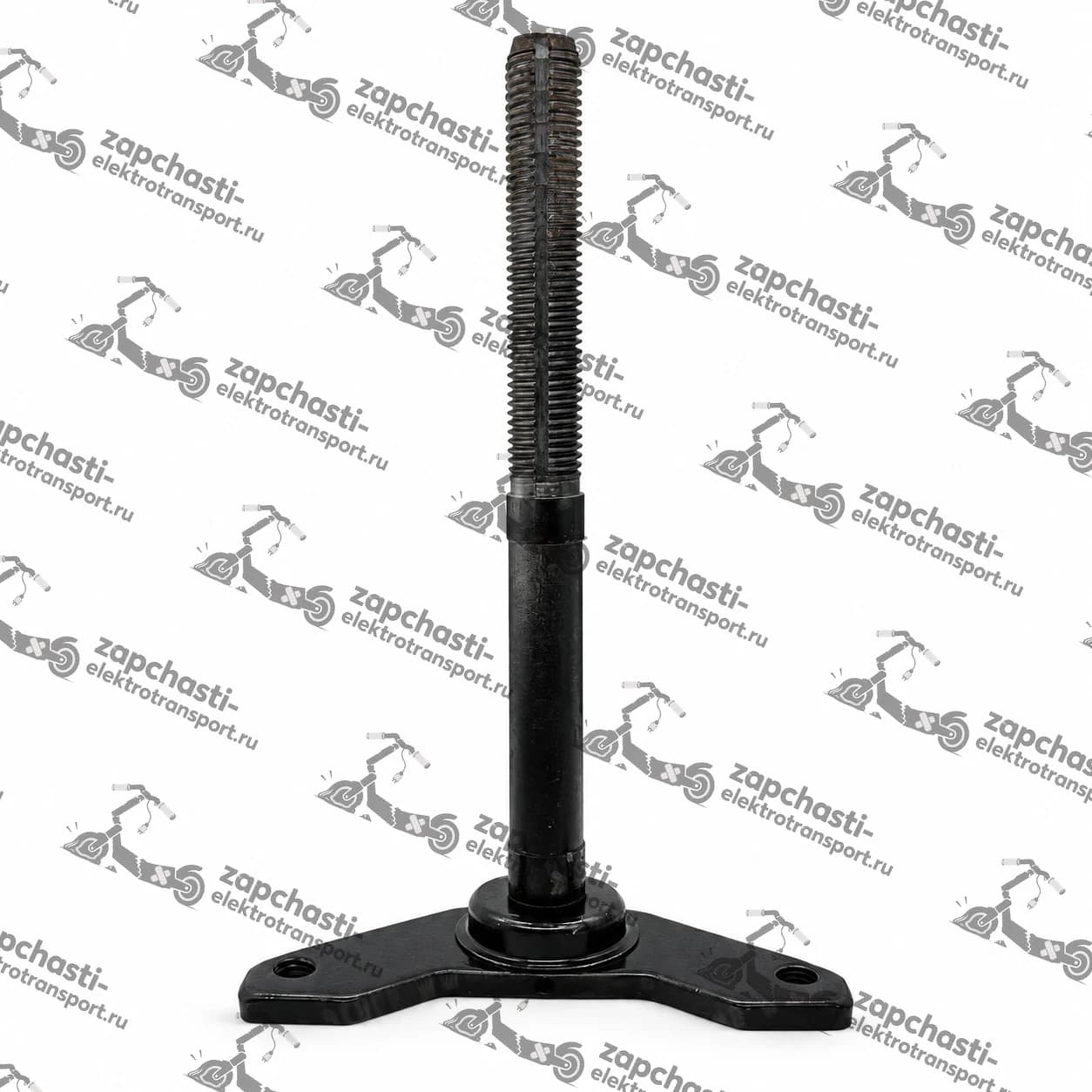

Передняя вилка (без подшипника) - Kugoo M4 Pro 2021г Kirin (длинная)

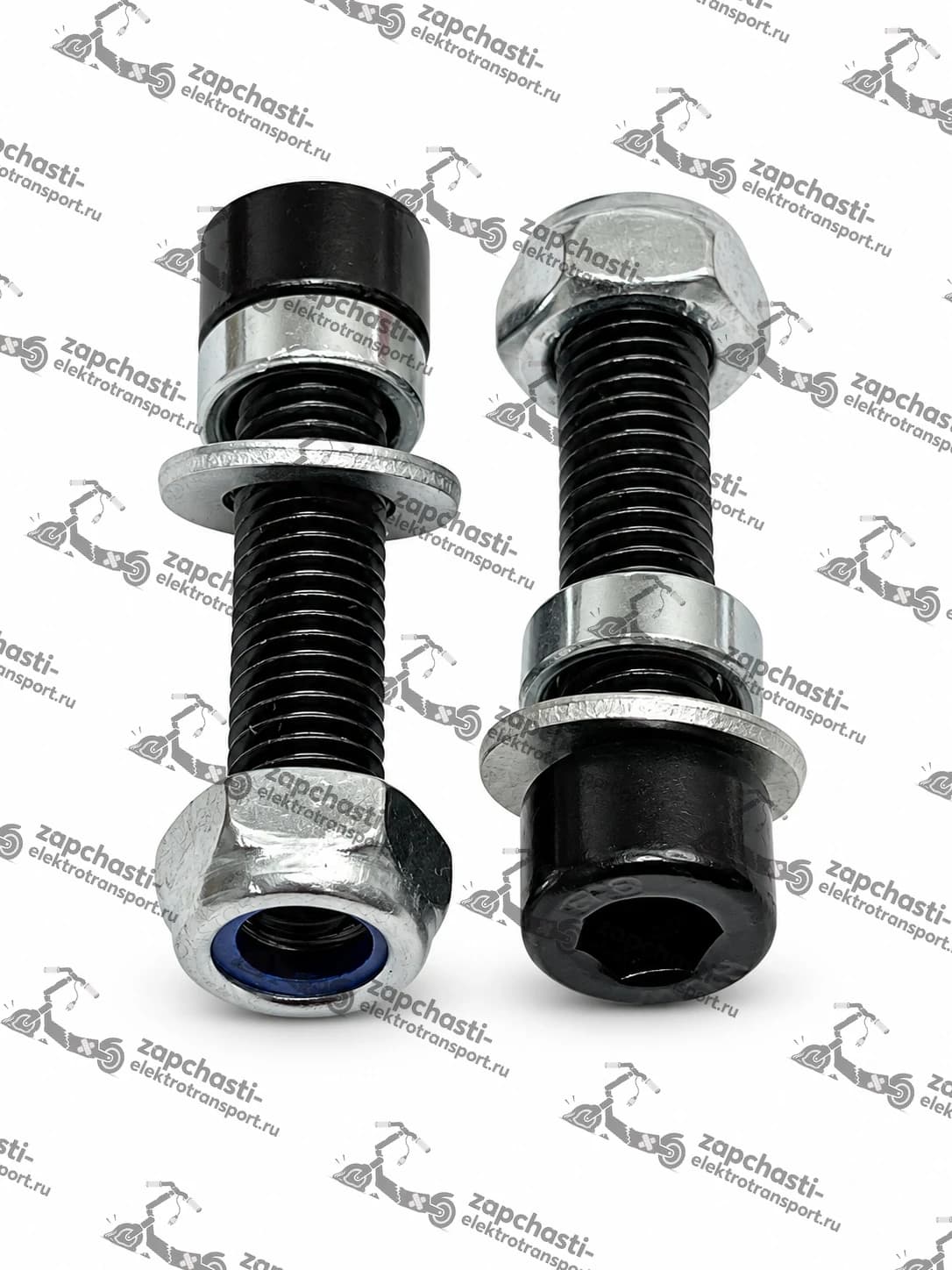

Болты крепления амортизатора для электросамоката Kugoo (Задние Короткие )

Покрышка литая 10х2.5 Ninebot Max G30 Nedong облегченная Декор черная код 0400

Рулевая проводка (коса) для электросамоката Kugoo X1, M4

Задняя вилка для электросамоката Kugoo Max Speed
